Рассматриваемая территория расположена в Свердловском округе (район «Студгородок»), по ул. 4-я Железнодорожная. Участок с юго-западной стороны граничит с Глазковским кладбищем, с севера с многоквартирным 5-ти этажным жилым домом, с востока ограничен ул. 4-я Железнодорожная. Ориентировочная площадь земельного участка составляет около 4000 кв.м. (0,4 га).

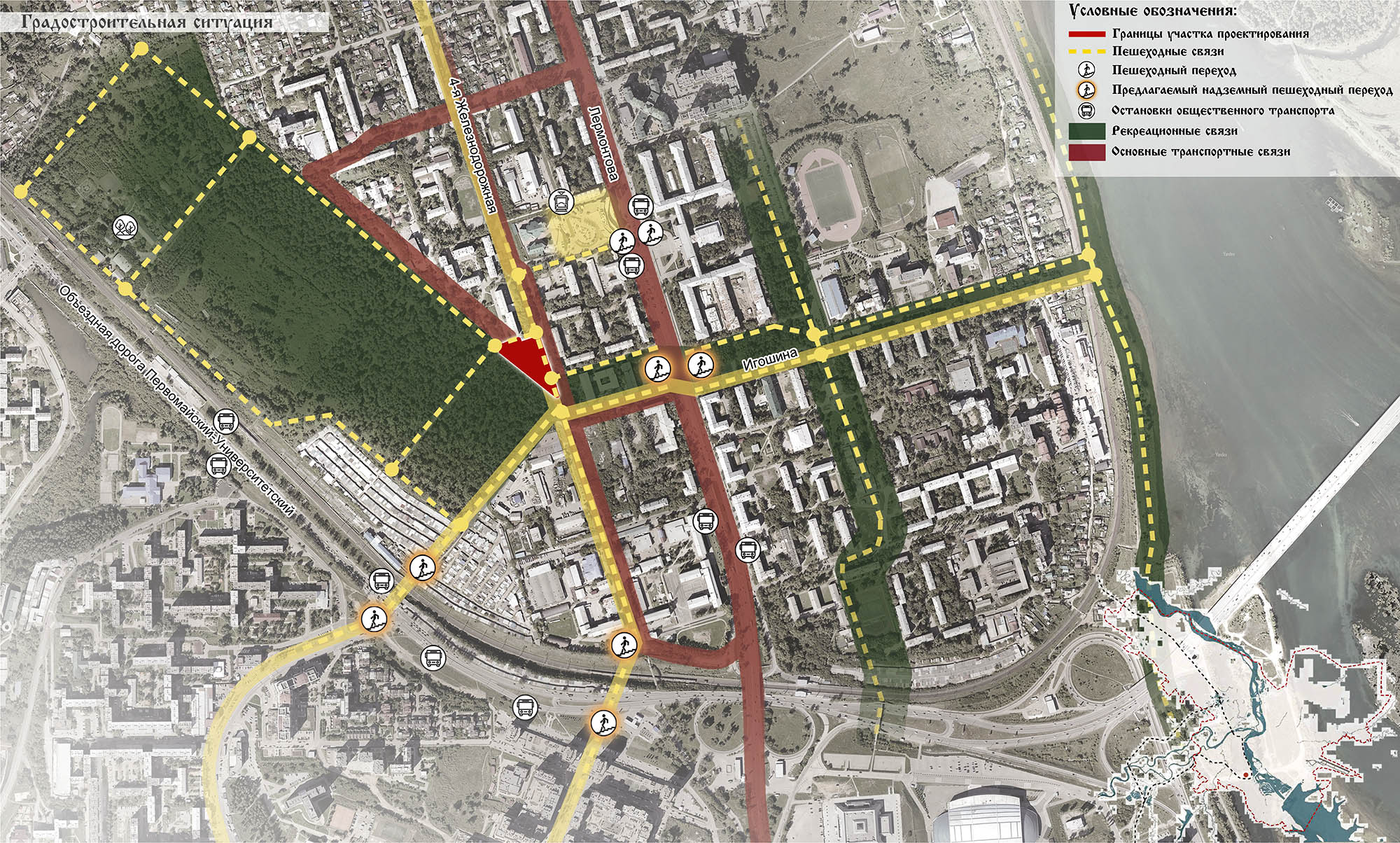

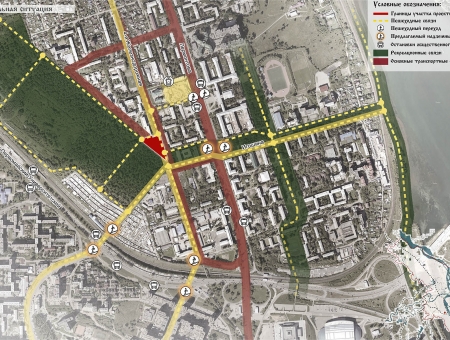

Градостроительная ситуация.

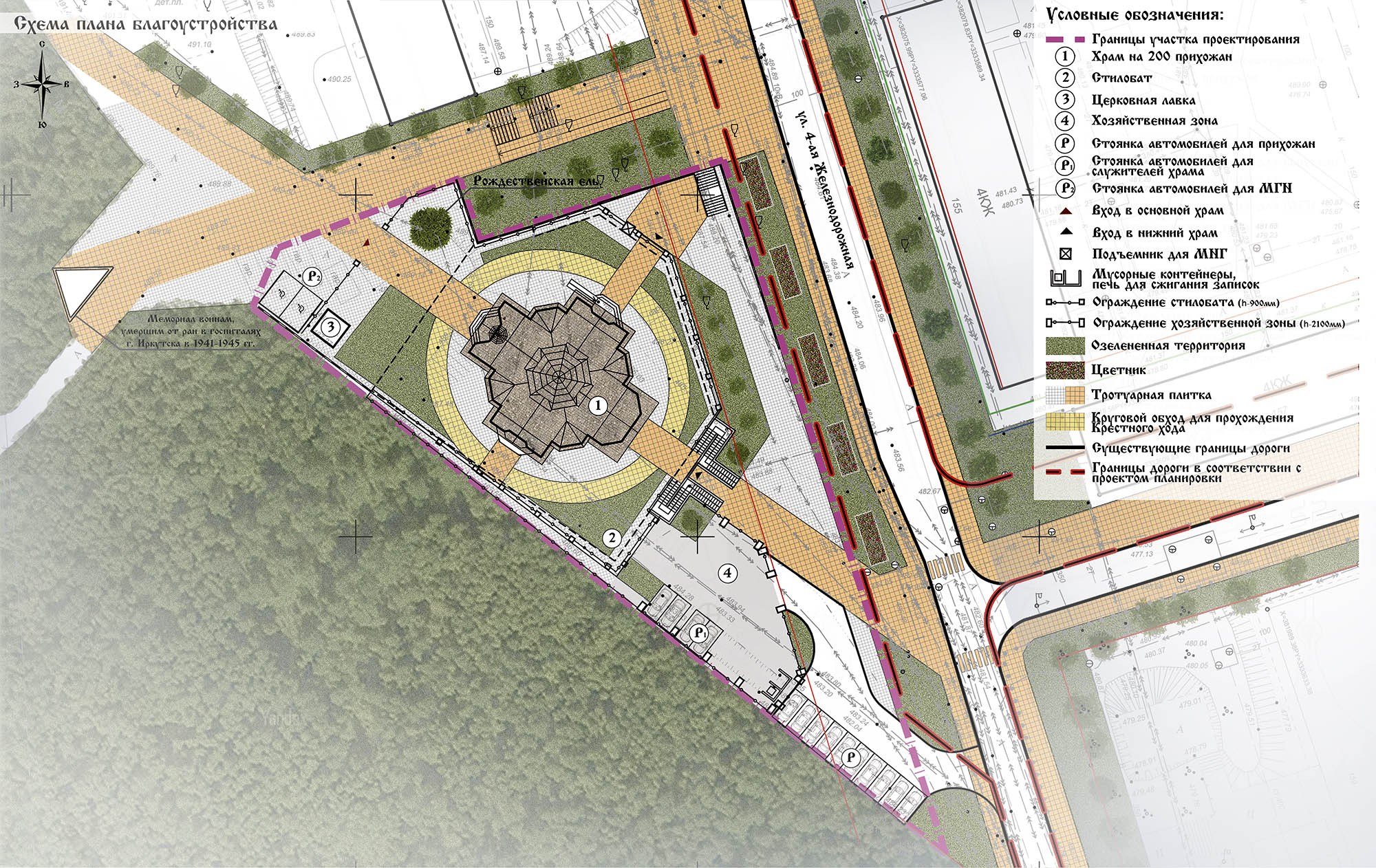

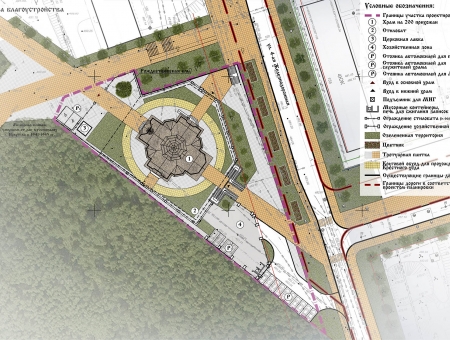

Расположение здания храма и элементов благоустройства выполнено с учетом красных линий, установленных постановлением от 21.08.2017 № 031-06- 842/7 Об утверждении проекта планировки территории планировочного элемента С-04-37. Генеральный план выполнен с учётом основных пешеходных направлений всей территории межвузовского кампуса. Храм расположен на пересечении бульваров, зелёных осей.

Ориентация храма выполнена в соответствии с православными канонами. В связи с градостроительными особенностями выделяемого участка, ось храма, относительно расположения алтаря в восточном направлении, смещена к югу на 30 градусов. Территория храма проницаемая, с организацией входов с двух противоположных сторон по продольной оси храма. Главный вход на территорию предусмотрен с севера, со стороны подходов и остановок общественного транспорта с ориентацией на главный вход в храм.

Перед главным входом в храм формируется площадь на пересечении пешеходных осей: поперечное направление от ж/д перехода через гаражный кооператив и центральную аллею Глазковского кладбища и диагональное (северо-западное) направление по границе лесопарковой территории (ООПТ «Кайская реликтовая роща», «Глазковское кладбище») и застроенной территории Студгородка. Площадь формируется как общественное пространство с включением в состав существующего памятника воинам, умершим от ран в госпиталях г. Иркутска в Великой Отечественной Войне, являющимся одним из мемориальных элементов Глазковского кладбища. Во входной зоне предусмотрена установка церковной лавки по распространению церковной литературы, свечей, оформлению треб, продаже церковных принадлежностей, предусмотрено место для отдыха прихожан, выполнено благоустройство с возможностью установки рождественской ели.

Второй вход организован на пересечении продольного направления по улице 4-я Железнодорожная, со стороны которой размещены ряд высших и средне специальных учебных заведений, объекты жилого и нежилого назначения (ТЦ «Лермонтов»), а также Приход Непорочного Сердца Божьей Матери и поперечного направления от микрорайонов «Первомайский» и «Союз», южной стороны Глазкового кладбища и ФГБОУ ВО ИРНИТУ, основного корпуса Иркутского Политеха, далее в створе улицы Игошина и до набережной реки Ангара. Вход осуществляется по лестнице со стороны апсиды.

Вокруг храма обеспечен круговой обход для прохождения Крестного хода во время церковных праздников. Ширина обхода от 3 до 5 м с площадками шириной до 6 м перед боковыми входами в храм, а также со стороны алтаря. Организован проезд пожарной техники с нормативными расстояниями.

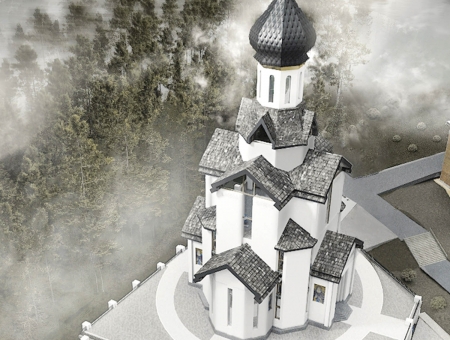

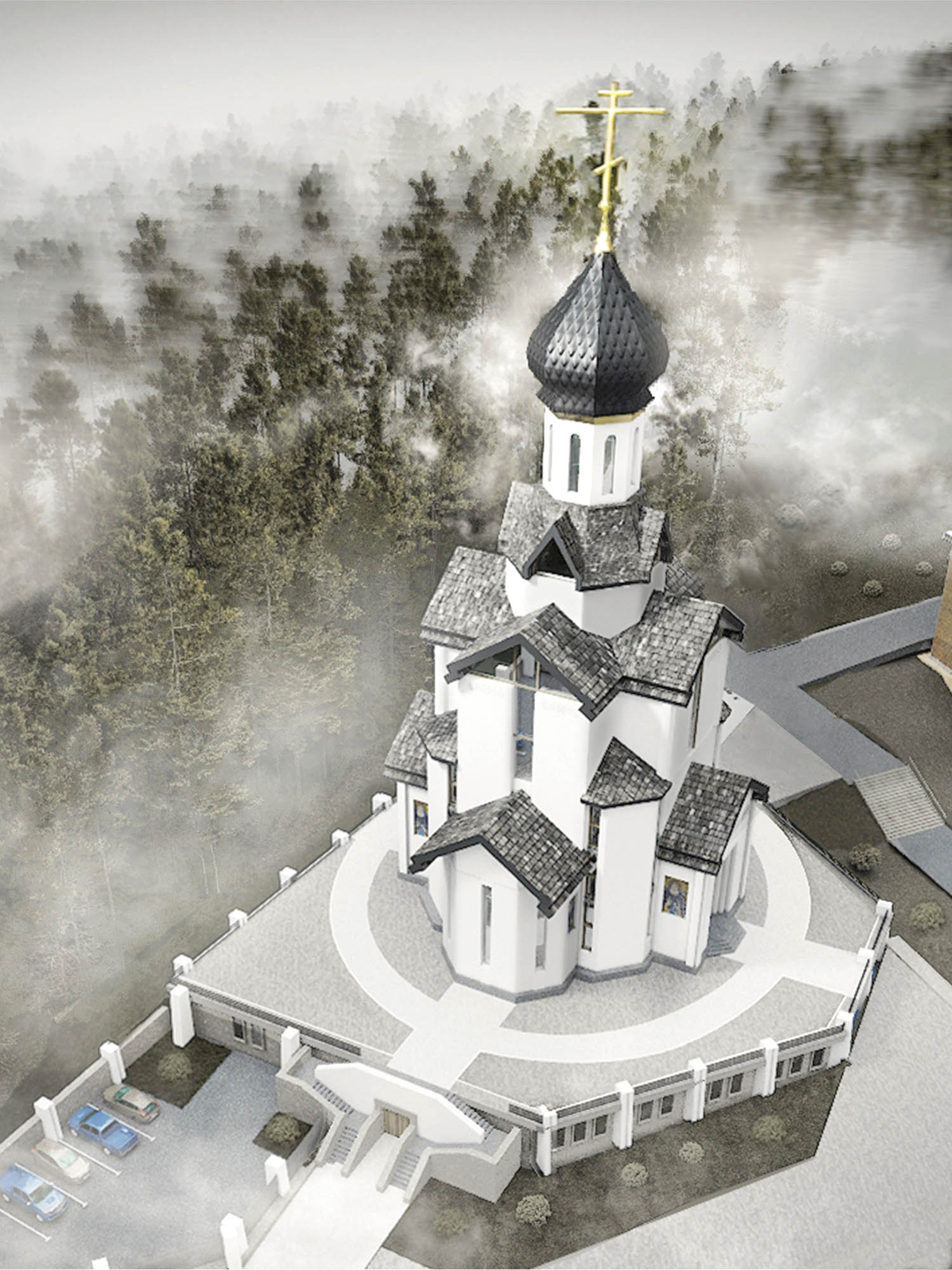

Благодаря перепаду рельефа более 6 метров в крайних точках участка (с севера на юг) было принято решение проектирования храма на стилобате, что позволило разместить дополнительные помещения, а также зрительно увеличить высоту основного храма. Для подчеркивания и выявления архитектурного акцента высота храма составляет около 48 метров, находясь на самых высотных отметках он будет являться одной из главных доминант левого берега р. Ангара.

С южной стороны храма в уровне стилобата предусмотрена хозяйственная зона площадью 560 кв.м, где расположена площадка для мусоросборника и печного устройства для сжигания поминальных записок, а также стоянка автомобилей для грузового и легкового автотранспорта, принадлежащего храму.  Хоз.зона примыкает к стилобату с отдельным входом для служителей храма, имеет ограждение по периметру участка и въезд со стороны улицы 4-ая Железнодорожная.

В границах отведенной территории предусмотрены стоянки автотранспорта для прихожан: на 10 м/мест с южной стороны и 2 м/места для МГН со стороны главного входа за условным ограждением.

Вокруг храма предусмотрено озеленение участка при помощи газонов, цветников. Предусмотрена посадка кустарников и низкорослых деревьев по периметру стилобата. Со стороны главного входа предусмотрено место для посадки ели, которая будет украшена в рождественские праздники. Вокруг ели предусмотрена площадка для возможности проведения детских праздников.

В градостроительных решениях учтены существующие параметры улицы (4-я Железнодорожная) – 2 полосы движения, а также планируемая к размещению магистральная улица районного значения, связывающая ул. 4-я Железнодорожная с ул. Улан-Баторская в соответствии с внесением изменений в Генеральный план города Иркутска, утвержденный Решением Думы города Иркутска 6-го созыва от 03 декабря 2018 года №006-20- 510812/8 «О внесении изменений в решение Думы города Иркутска от 28 июня 2007 года №004-20-390583/7 «Об утверждении генерального плана города Иркутска». Пересечение с железнодорожными путями и магистральной улицей «Объездная Первомайский- Университетский» решается в двух уровнях. В перспективе это повысит транспортно-пешеходную связность территории Студгородка с крупными микрорайонами города («Первомайский», «Университетский», «Союз») соответственно Православного храма.

Технико-экономические показатели по генплану:

• Площадь участка – 4000 кв.м (0,4 га)
• Площадь застройки – 1570 кв.м
• Площадь озеленения – 600 кв.м
• Площадь покрытий – 1830 кв.м (тротуарная плитка – 1000 кв.м)

Технико-экономические показатели по зданию:

• Этажность - 2
• Общая площадь здания - 1840 кв.м, в том числе: стилобат 1470 кв.м
• Храм на 200 прихожан – 370 кв.м
• Объем здания – 13680 куб.м, в том числе – стилобат 8100 куб.м
• Храм на 200 прихожан – 5580 куб.м
• Стилобат – полузаглубленный объем высотой 5,4 м
• Высота помещений – 4,50 м
• Высота нижнего храма (от пола до перекрытия) – 5,00 м
• Храм высотой до яблока креста – 48,7метров.

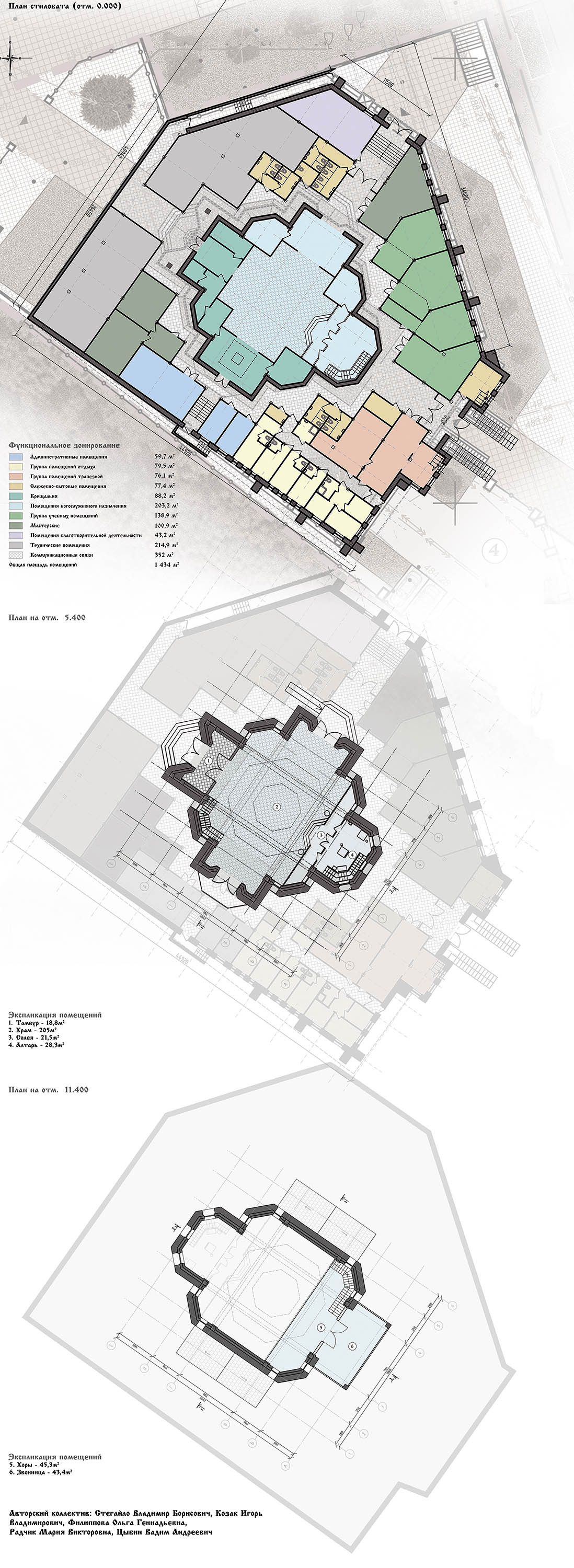

Основные функционально-планировочные решения.

Концепция храма, его структура и наполняемость по функциональным взаимосвязям сформирована по техническому заданию с учетом планировки участка. Основная идея здания заключена в расположении храма со звонницей на развитом стилобате.

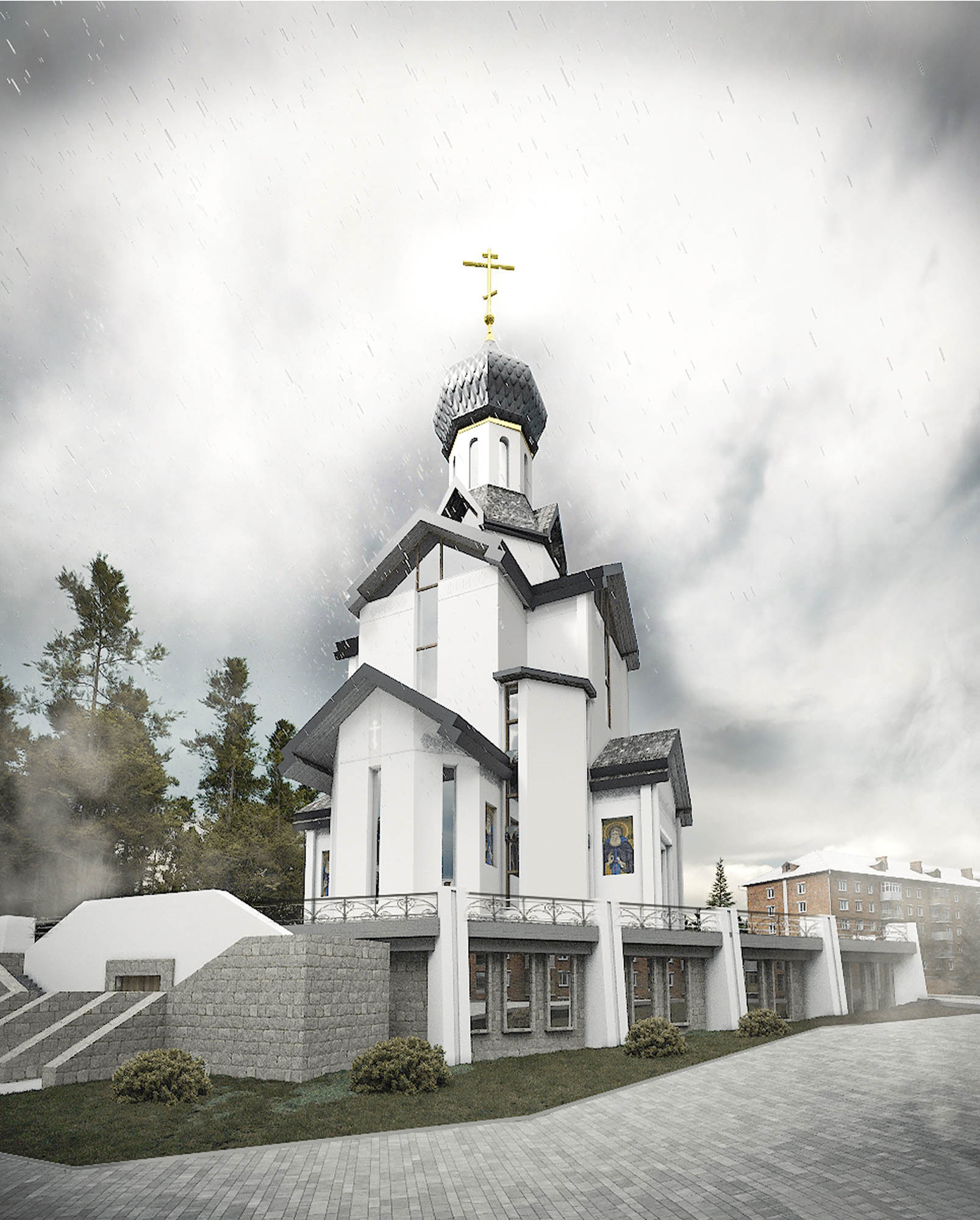

Появление стилобата с элементами контрфорсов на рельефе, обусловлено перепадом отметок, что придает храму ощущение мощи и устойчивости веры. Кроме этого, стилобат позволяет разместить все необходимые разнофункциональные помещения (в том числе технические и подсобные) «спрятав» их в цоколе, что усиливает значение храма как главного здания комплекса. В стилобате размещены помещения богослужебного и вспомогательного назначения. Центром композиции стилобата является храм для повседневной службы на 100 прихожан с залом для крещения.

Помимо этого, размещены следующие группы помещений:

• Входная группа с помещением охраны, общим вестибюлем.
• Служебно-бытовые помещения: гардеробные, комната уборочного инвентаря, сан.узлы для прихожан, сан.узлы для служителей храма и посетителей учебных классов. Также предусмотрен сан.узел для МГН. Предусмотрена трапезная с кухней и просфорной.
• Пункт приема-выдачи гуманитарной помощи несет в себе благотворительную функцию.
• Административные помещения и учебные классы
• Технические помещения и мастерские
• Помещения отдыха служителей храма

В уровне стилобата предусмотрен сан.узел для прихожан основного храма. Доступ в сан.узел, также как и в пункт выдачи/приема гуманитарной помощи осуществляется через тамбур, который может быть закрыт для доступа в стилобатную часть.

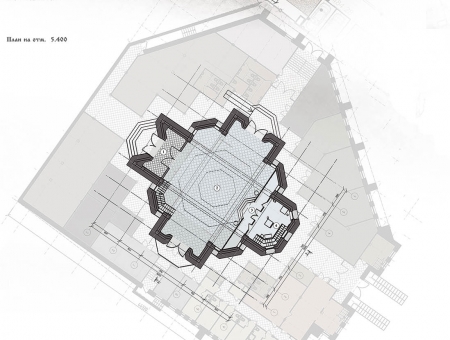

Выше стилобата находится одноэтажный, с хорами, однонефный, бесстолпный однокупольный храм со луковичным куполом. Крестовый по форме план имеет трехчастную структуру (храм-алтарь-притвор). С восточной стороны к средней части храма примыкает алтарь, с трех других сторон приделы. Перед алтарем расположена солея шириной 1,2 м, приподнятая на три ступени по отношению к уровню пола средней части храма. Уровень пола солеи совпадает с уровнем пола алтаря. Напротив Царских врат солея имеет выступ (амвон) полукруглой формы с радиусом верхней ступени 1,0 м. По бокам солеи устроены клиросы шириной 2,0 м для размещения церковных хоров.

 С западной стороны расположен притвор который служит в качестве входного тамбура. С западной стороны средней части храма на высоте 8 метров расположены хоры с доступом на звонницу, расположенную над главным входом в храм.

Габариты основного храма в осях составляют 20,60 х 24,20 м. Ширина в четверике 15,00 х 15,00 м. Высота до свода внутри храма – 20 м.  Площадь для моления в храме составляет 200,00 кв.м. Стены основного объема храма выполнены из кирпича с железобетонными включениями без вставок утеплителя ввиду 1-го класса по долговечности здания храма.

Предусмотрен беспрепятственный доступ для МГН, в том числе в малый храм с уровня земли, отметка которой -0.150 м. Для попадания в основной храм предусмотрен доступ с уровня стилобата по пандусу. При помощи подъемника с северной стороны обеспечен доступ на уровень стилобата.

Стилобат – конструктивная схема- железобетонный каркас. Наружные стены кирпич 250 мм, утеплитель минераловатный 150 мм, навесная система с облицовкой плиткой из натурального камня.  (туф или плитка под натуральный камень, выполняемой из облегченного бетона типа «Дикий камень»)

Стены храма –выполнены из кирпича с железобетонными включениями без вставок утеплителя ввиду 1-го класса по долговечности здания храма. Материал наружной отделки – штукатурка, окраска.

• Входные двери – деревянные филенчатые индивидуального исполнения.
• Витражи, окна – деревянные.
• Купола, кровля – покрытие из сланцевой черепицы (или как вариант фальцевая кровля из тонколистовой оцинкованной стали)
• Кресты - из нержавеющей стали с покрытием золотом гальваническим методом и фланцевым соединением. Кровля - по  ГОСТ 14918 в цвет куполов.

Ограждения стилобата, наружных лестниц - кованная решетка с кирпичными столбиками не менее 1,2 м.

Наличие нижнего храма в стилобате позволяет без проблем организовать очередность строительства, эксплуатацию и функционирование, а так же позволит экономно организовать финансирование.

Возможно выделить два этапа строительства:

1. Устройство стилобата, сетей, нижнего храма для организации прихода.
2. Строительство (возможно долговременное) основного храма.

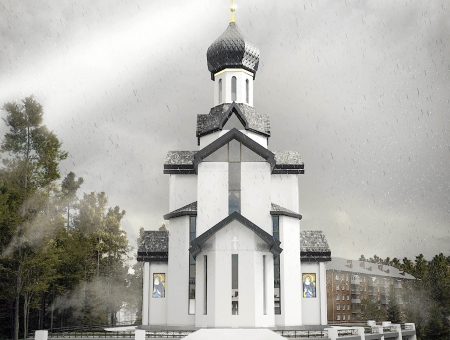

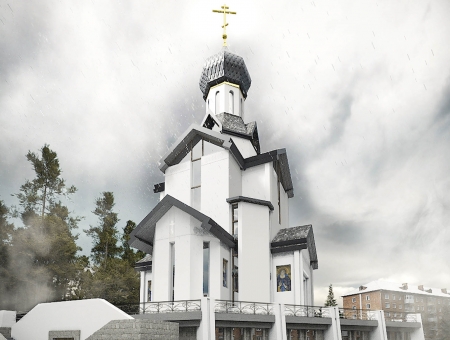

Основные архитектурно-планировочные и архитектурыно-художественные (стилистические) решения.

В основу архитектурно-художественного образа был принят монашеский аскетизм присущий преподобному Сергию.

В целом и в деталях храм несёт образ монашеского скита:

•  светлые стены олицетворяют чистоту помыслов и духовность святого
• темные кровли и глава подчеркивают монашеский смысл жизни и смиренность
• золотой крест и верхняя часть купола с золотыми элементами барабана значение -православной веры для русского народа.

В плане храм представляет крест в симметричной композиции, что подчеркивает крепость веры и её незыблемость. Храм однокупольный, что подчеркивает значение личности преподобного Сергия в истории и вере нашей страны.

Формы основных элементов храма, его функциональные и декоративные элементы приняты в соответствии с православной традицией и символикой: завершение храма главой с крестом, ориентированным на запад, алтарь размещен с восточной стороны храма.

Для поддержания исторических традиций при строительстве и отделке максимально применяются материалы, свойственные храмовой архитектуре – кирпич, декоративные штукатурки, природный камень, дерево.

Для придания художественной информационной выразительности и усиления религиозных и исторических смыслов, предлагается использовать мозаичные элементы оформления, в том числе «житие святого» на элементах храма. Мозаичные произведения будут создаваться преподавателями и студентами Технического университета на базе мастерских.

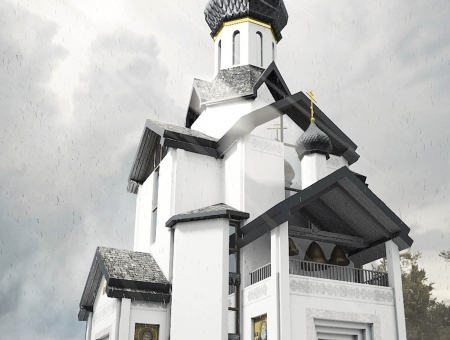

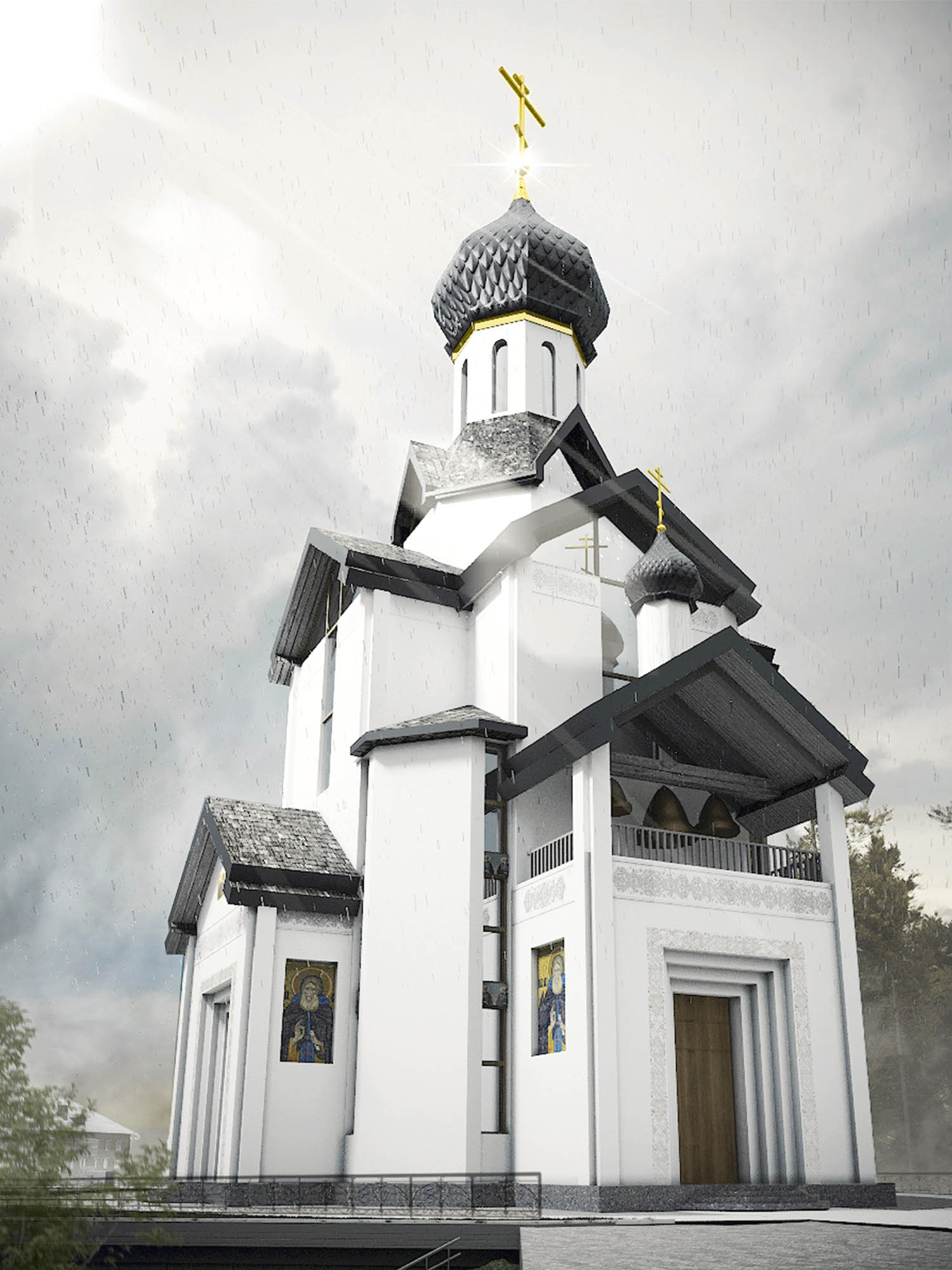

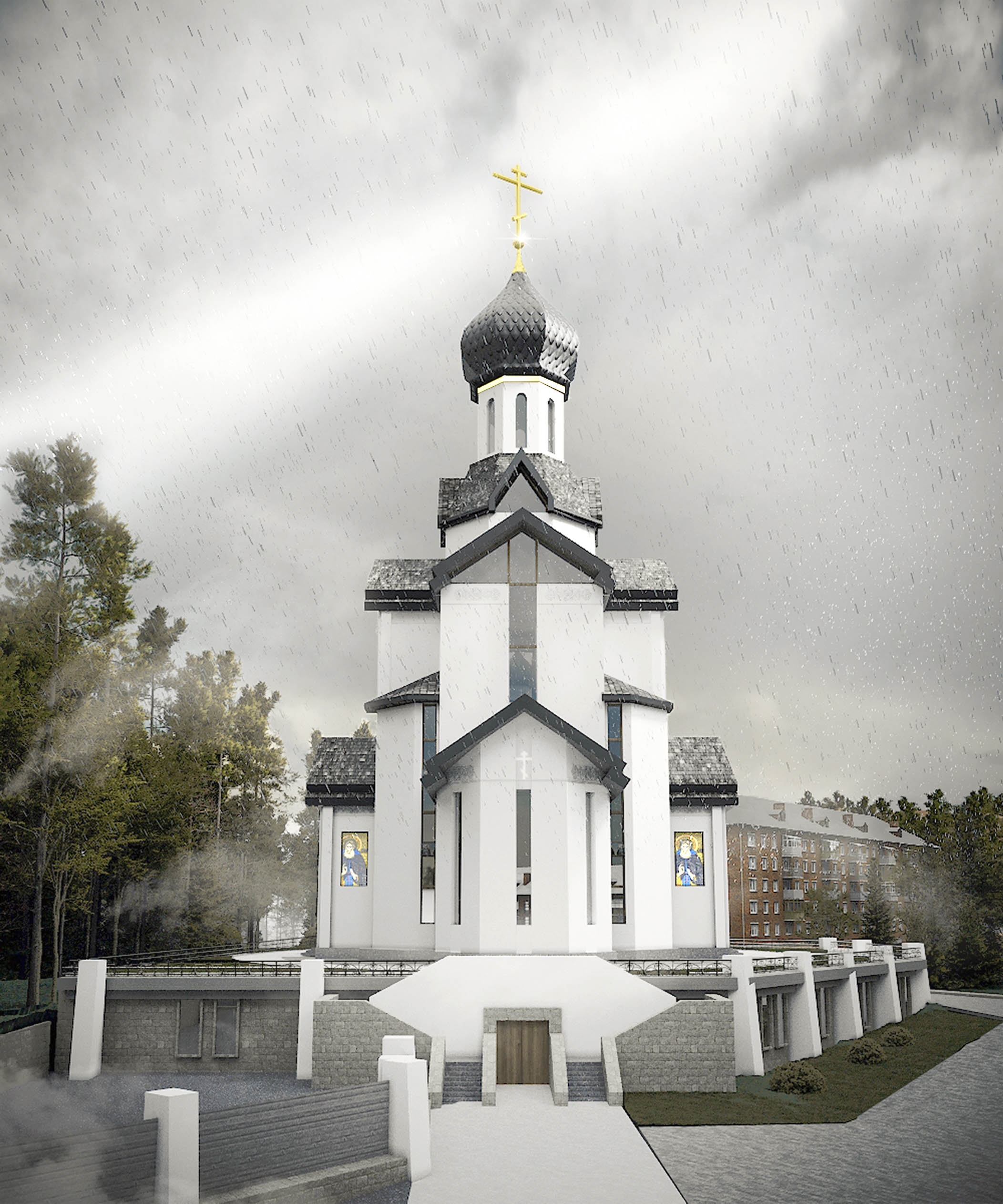

Стройность композиции фасада подчеркивают вертикали оконных проемов. Дверные проёмы решены в виде, так называемого, перспективного портала, представляющего собой ряд сужающихся внутрь полуколонн. Такое решение входа отвечает символическому значению входа как «узкого пути, ведущего в Царство Небесное».

Выделение стилобата храма каменным поясом напоминает о ветхозаветной скинии, двор которой был обнесен оградой из тканевых завес, висящих на горизонтальных брусьях, закреплённых на столбах.
