Описание

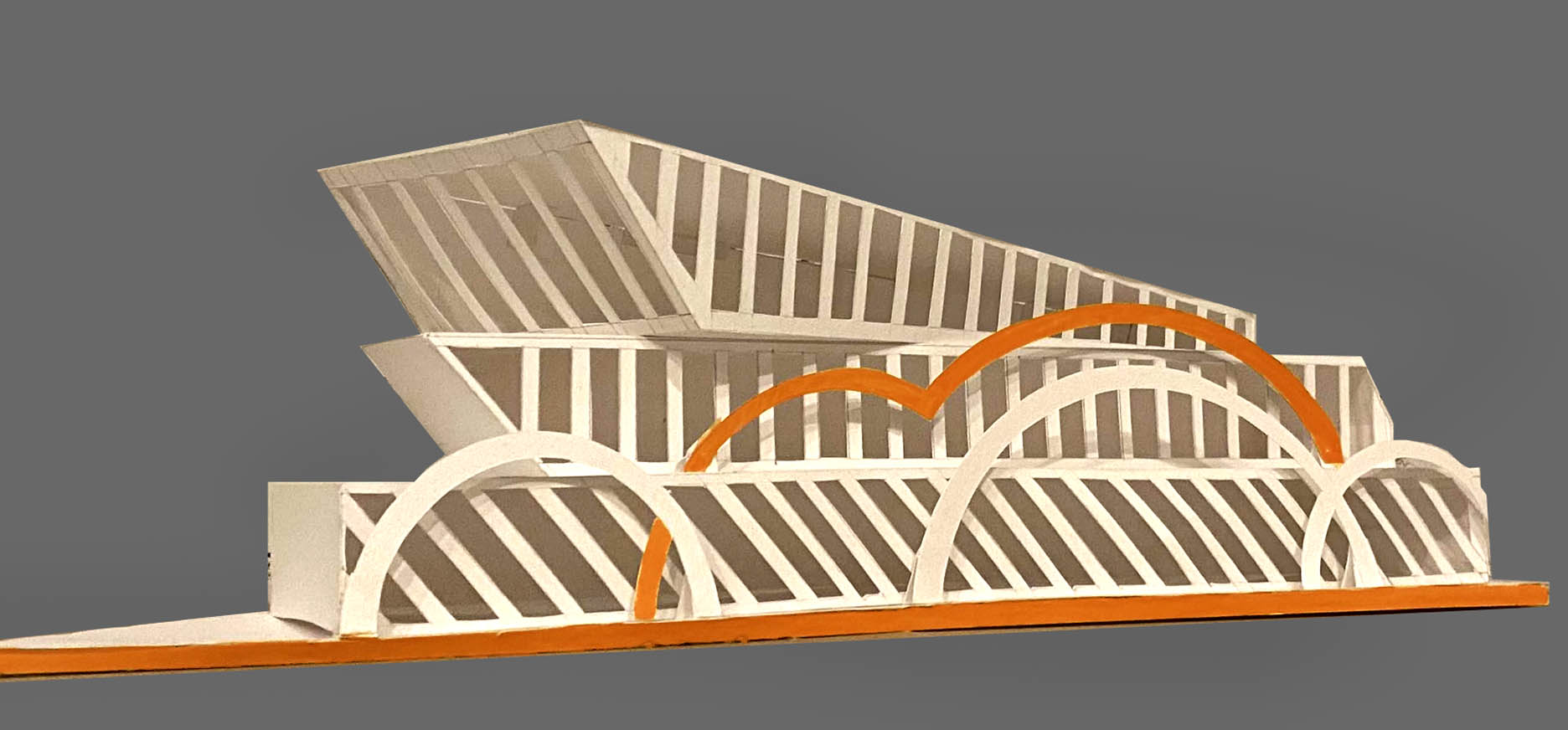

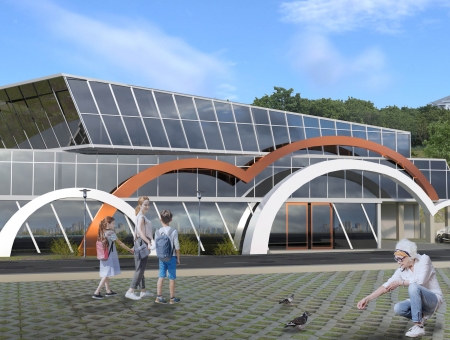

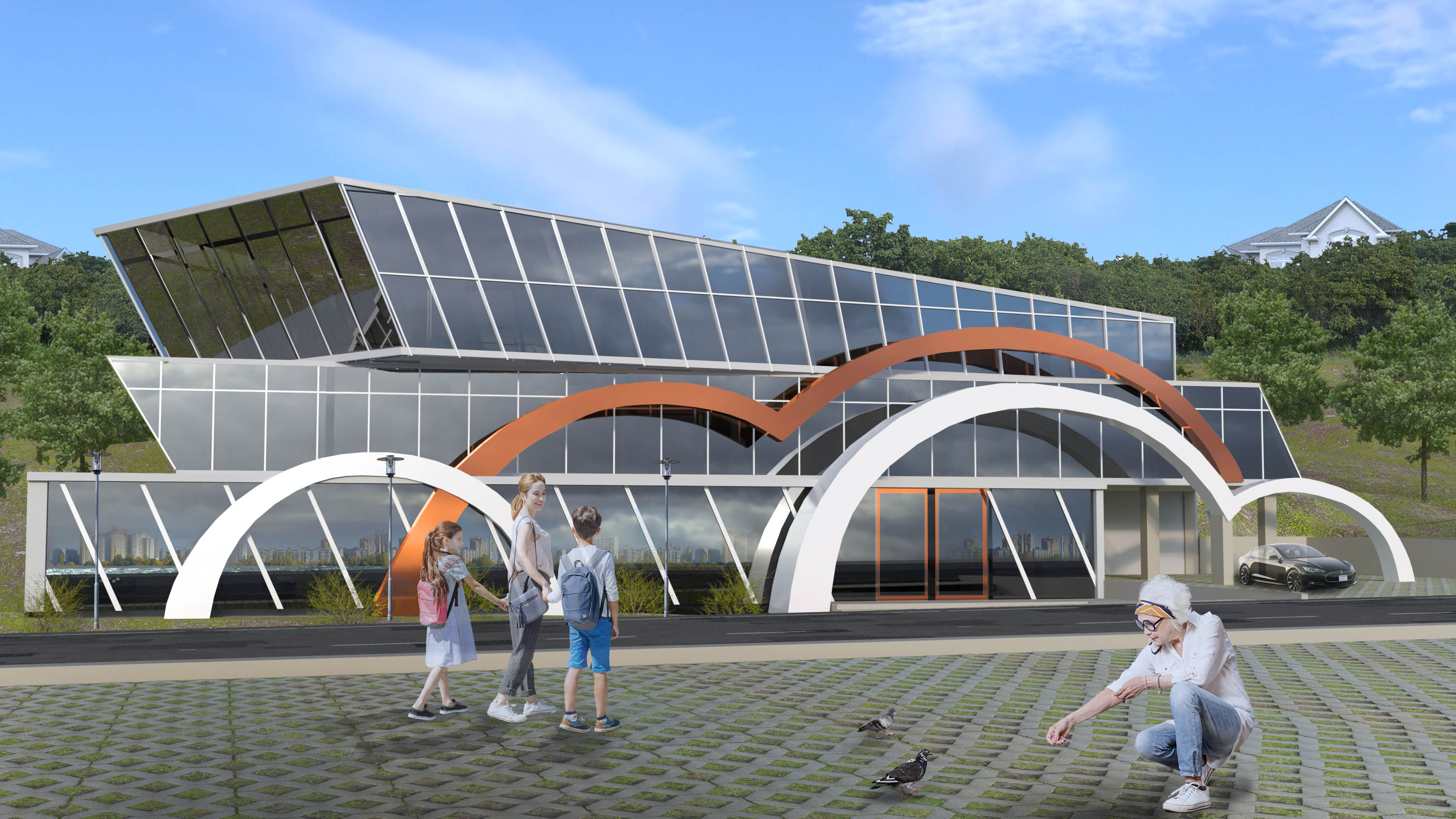

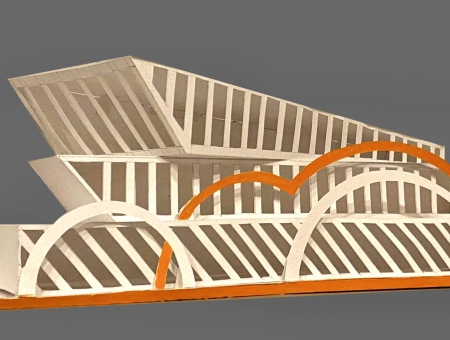

На начальном этапе работы над проектом Гостиницы, стояла задача разработки образа объекта, главной составляющей которого является главный фасад, просматривающийся с видовых точек на город. Главным было - избежать конфликта с окружающей частной, малоэтажной застройкой правого берега, обеспечить восточную ориентацию номеров с панорамным видом на город. Образ рождался постепенно, из абстрактого рисунка в клаузурах (рис.1) , превращаясь в рабочий макет (рис.2) , на последней стадии работы – в визуализацию. По замыслу, плавные линии декоративного фасада напоминают зрителю несколько равноправных образов. 1. Образ «временных отрезков», как аллегория на историю города. Именно в работе с математическими отрезками появилась идея композиции из подобных элементов. 2. Образ «волн», по которым движется остроугольное здание «корабль» с выделенным верхним элементом, напоминающим символ свободы - птицу чайку.
Архитектурно-планировочное решение.

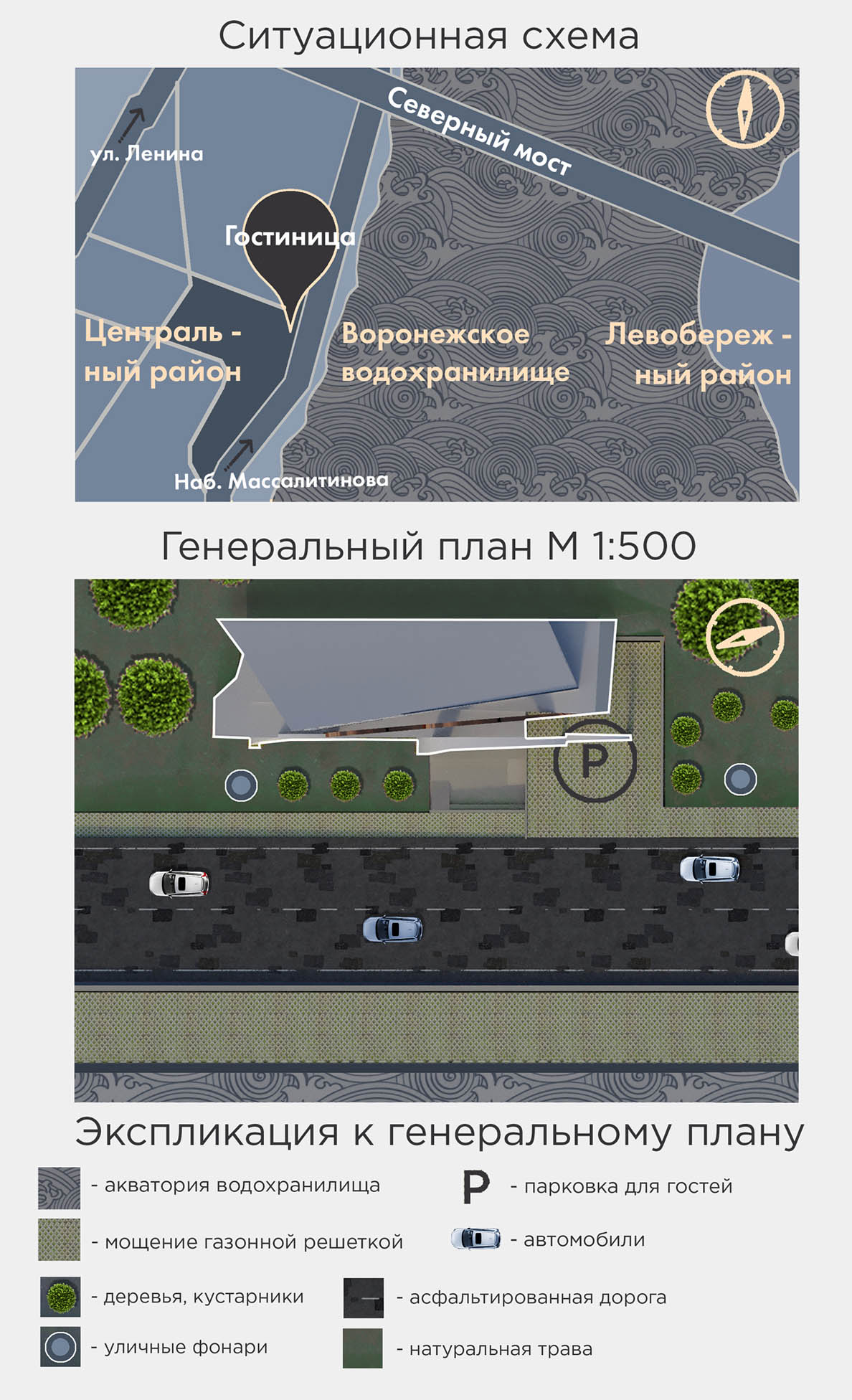

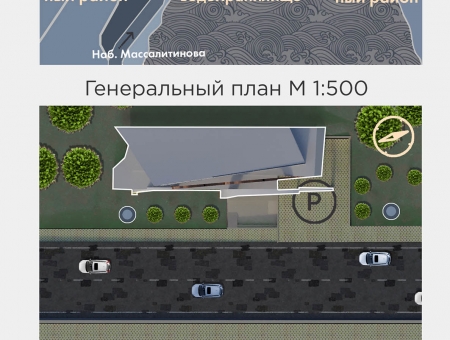

1.1. Исходные данные для проектирования. Ситуация и ген. план.
Проектируемое здание гостиницы располагается в пределах земельного участка площадью 726 кв.м, по адресу Россия, г. Воронеж, ул. Набережная Массалитинова, 4в.
Исходя из проведенного в процессе работы анализа участка, стало ясно, что среди особенностей участка можно выделить :
- Ярко выраженный рельеф с перепадами высоты около 8м в самом высоком месте
- Форма участка вытянута с севера на юг, составляет в ширину 16м в самом широком месте.
- Подъезд к главному входу гостиницы может быть осуществлён только с ул. наб. Массалитинова.
- Участок имеет экономически выгодное для гостиницы месторасположение, в центральном районе г. Воронежа.
1.2. Функциональные процессы и зонирование:

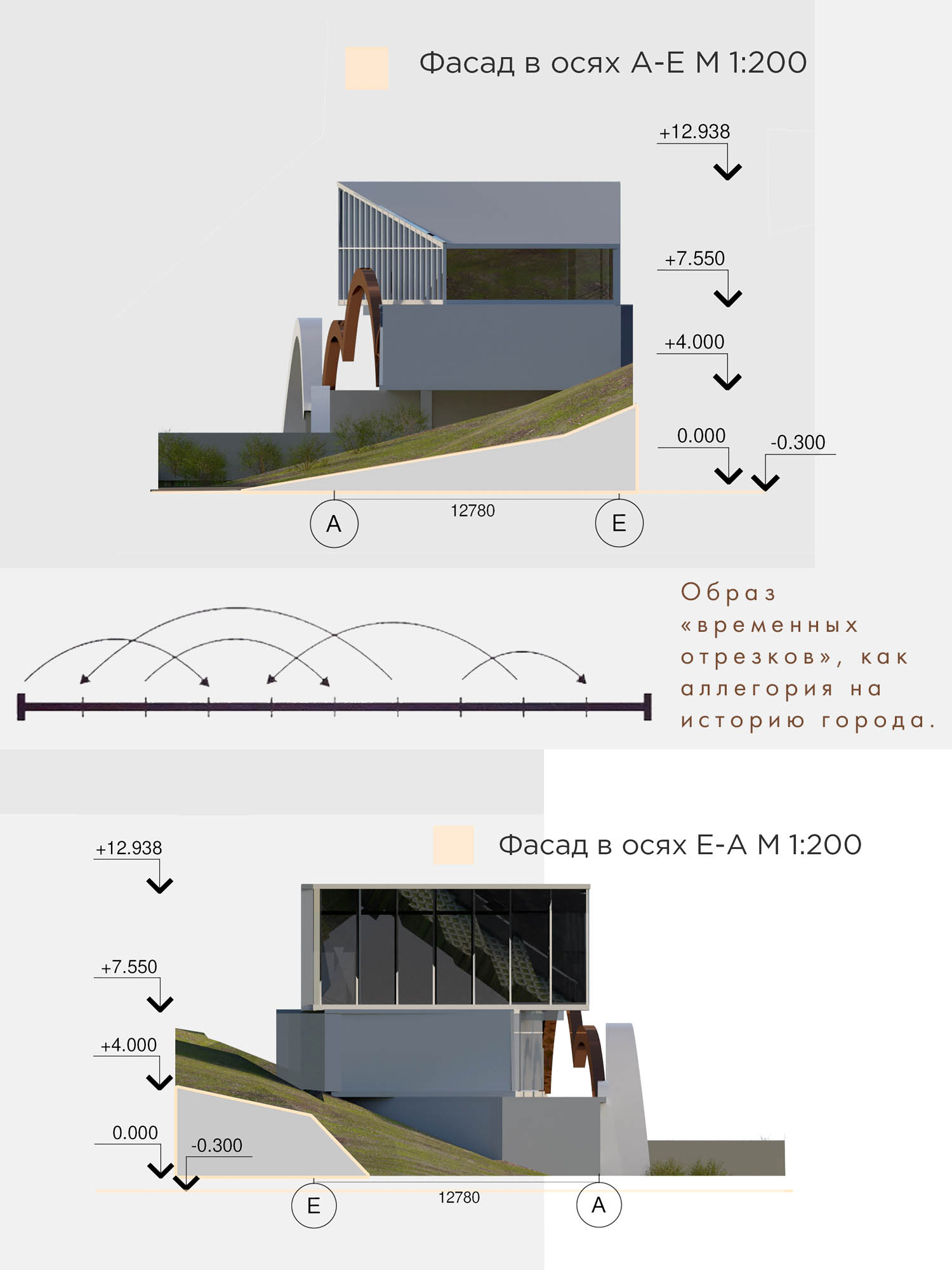

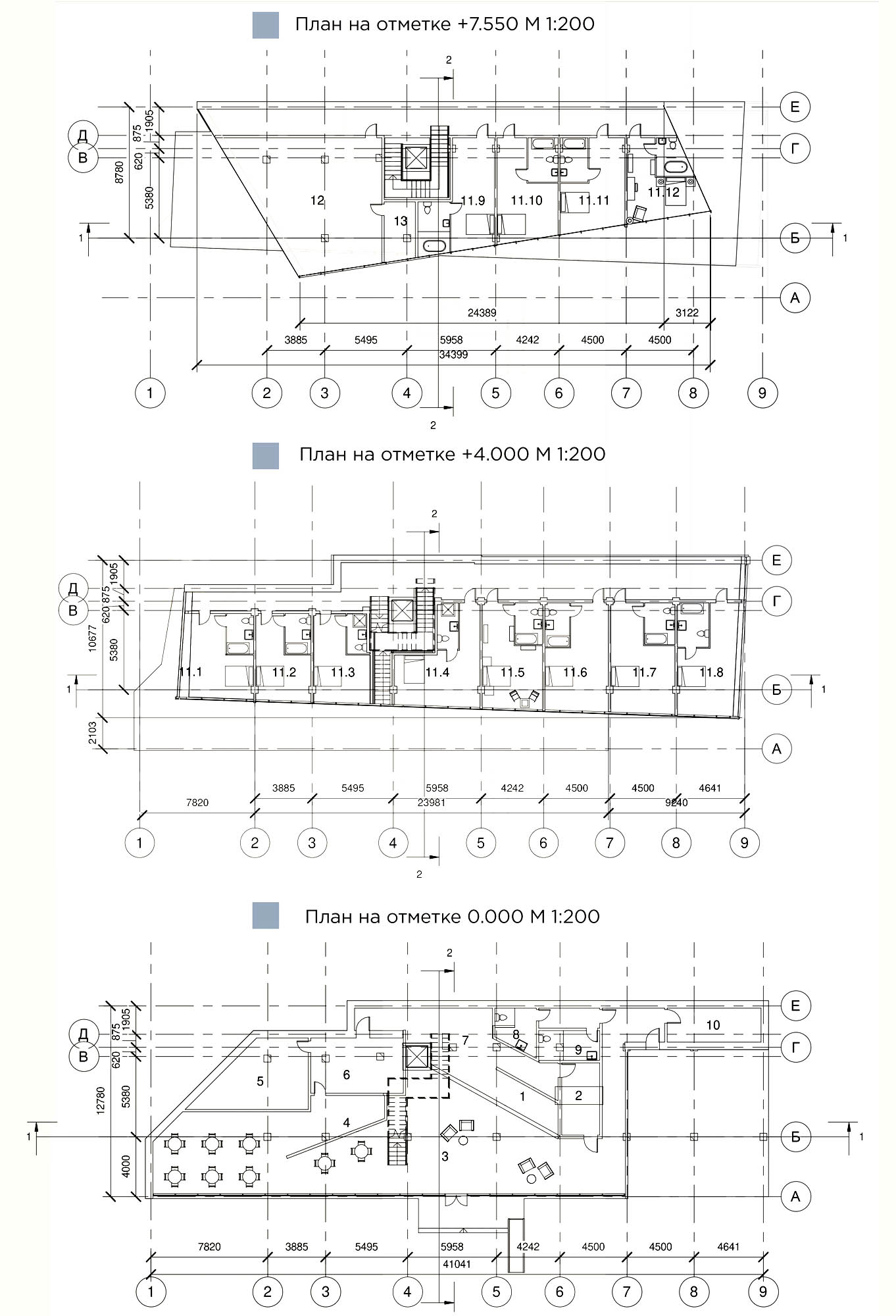

Здание высотой 12,938 мм от уровня грунта до верхней точки в плане представляет форму, образованную несколькими прямоугольниками, что позволило организовать чёткое деление на несколько функциональных зон.
1 этаж:
Приём гостей
1. Ресепшн 20 м2
2 Камера хранения 13 м2
3. Вестибюль 200 м2
8.9. Санитарный узел по 7 м2
Служебные и технические помещения
7, Служебное помещение для работников ресепшн 20 м2
10. Электрощитовая 15 м2
Кафе
4. Раздаточная 20 м2
5. Доготовочный цех 30 м2
6, Моечная 25 м2

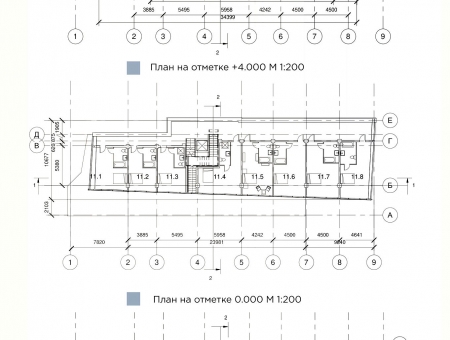

2 этаж:
Номерной фонд

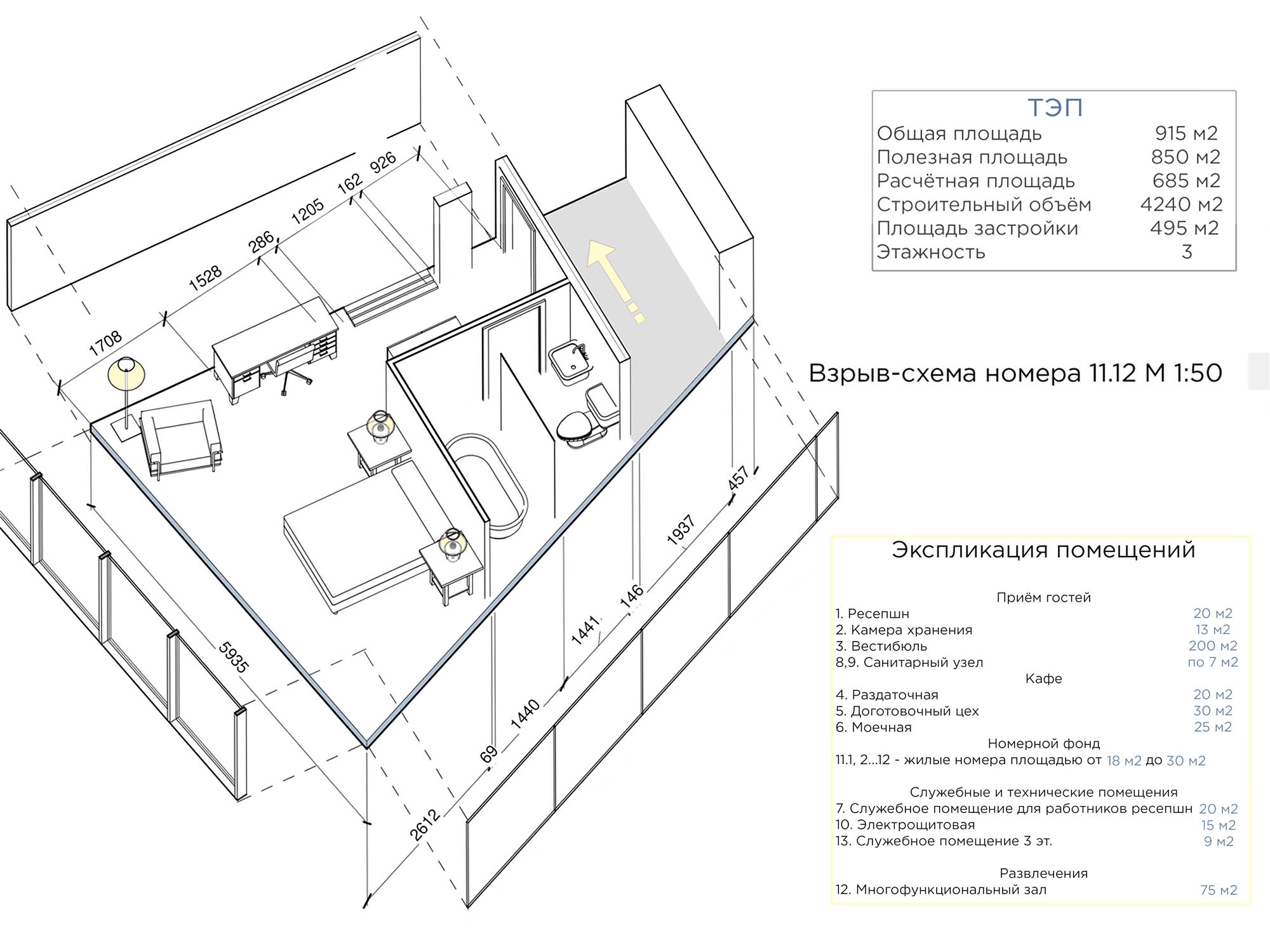

11.1 - 11.8 - жилые номера площадью от 18 м2 до 30 м2
3 этаж:
Номерной фонд
11.9 - 11.12 - жилые номера площадью от 18 м2 до 30 м2
Служебное помещение
18. Служебное помещение 9м2
Развлечения
12. Многофункциональный зал
1.3. Архитектурно-планировочное решение, композиция здания
Основной принцип, положенный в основу объёмно-пространственных решений, заключается в удобной функциональной взаимосвязи и, в то же время, достаточной автономии всех функциональных зон. Размещение здания выполнено из условий: 1. Особенностей участка (с.3) 2. Зонирования по функциональному назначению 3. Удобства подъезда, соблюдения нормативных расстояний.
Принятые объемно-планировочные решения обеспечивают выполнение противопожарных требований, предъявляемых к путям эвакуации по количеству эвакуационных и аварийных выходов, по расстоянию до эвакуационных выходов, по размерам проходов и проемов на путях эвакуации.
Архитектурно-художественное решение достигается за счёт выразительности формы здания и декоративных элементов, образованных контрастной композицией из плавных линий окружностей и рубленой формой самого здания, с консольной частью третьего этажа, выступающего на зрителя, образующего один из композиционных центров. Так асимметричность композиции помогает избежать излишней статичности здания.
Лёгкость конструкциям придаёт панорамное остекление, импосты которого подчёркивают диагональное движение в композиции. Рекомендуется использование современных двухкамерных стеклопакетов с высокими показателями энергоэффективности, светопропускания, солнцезащиты, теплозащиты, шумоизоляции (например, DS Next STIS). Ярко-оранжевый элемент декоративного фасада с металлическим блеском может быть выполен с использованием меди, или композитного материала в зависимости от бюджета.
Внутренний интерьер здания выражает идею, которая заложена во внешнем облике. Основным объектом здесь является вестибюль, вмещающий в себя несколько функций, образующий пространство как для приёма и ожидания гостей в северной части, так и зону кафе - в южной, это – просторное помещение с высокими потолками, отражающее современную архитектурную идею о «смешанном использовании». Размещенный на 3-ем этаже многофункциональный зал спроектирован не только для досуга постояльцев, но и как универсальная площадка для проведения лекций, воркшопов с приглашенными гостями-жителями г. Воронеж.
В помещениях возможно использование напольного покрытия – плитка из керамического гранита с шероховатой противоскользящей поверхностью. В коридорах и номерах – ковровое покрытие для дополнительной шумоизоляции. Отделка стен – декоративная штукатурка, в технических помещениях и сан. узлах – керамическая плитка.
1.4 Конструктивное решение
Несущие конструкции – объемно-пространственный монолитный железо-бетонный каркас
Колонны – (монолитный железобетон), прямоугольного сечения 475*475 мм
Стены – пенобетон 500 мм
Перегородки – (кирпич, два слоя штукатурки), 160 мм
Перекрытия – (монолитный бетон, гидроизоляция, цементно-песчаная стяжка, плитка) 225 мм
Кровля – (гидроизоляция, фольгированная PIR панель, пароизоляция, финишное покрытие мембранного типа) односкатная кровля
1.5 Технико-экономические показатели.
Общая площадь 915 м2
Полезная площадь 350 м2
Расчетная площадь 685 м2
Строительный объем 4240 м2
Площадь застройки 495 м2
Этажность – 3
К1 (Планировочный коэф.) 0,75
К2 (Объемный коэф.) 6
