1. Архитектурное решение

1.1 Общее описание архитектурного решения Территория проектирования располагается на границе промышленной зоны и центральной исторической части города. Активный рельеф и водоем в низине ограничивает расположение площадей в горизонтали. Проектом предусмотрено выполнить связь между залами не горизонтально, а вертикально. Просмотр экспозиции проходит снизу- вверх. Общий объем музея разделен на 3 этажа, каждый из которых в плане имеет прямоугольную форму и свободную планировочную систему. Общая концепция музея это пространство, в котором военный конфликт показан не как героический эпизод, а как безличная, бесконечная машина, перемалывающая человеческие жизни. Экспозиции объединены 4 одной идеей: война — это не только поле боя, но и гигантский производственный конвейер, где металл, труд, деньги и человеческие судьбы превращаются в оружие. Посетитель проходит через череду залов, оформленных так, чтобы вызвать ощущение чуждости и дискомфорта.

1.2 Объемно-планировочное решение Въезд в музей осуществляется через крытый паркинг с восточного фасада. С запада предусмотрен эвакуационный выход с лестничной клетки. Там же на -2 этаже располагаются технические помещения: венткамера, электрощитовая и т.п. Главный вход в музей расположен с восточной стороны. Из тамбура посетитель попадает в вестибюль, откуда открывается доступ к гардеробу, кассам, стойке информации, кафе, первому залу экспозиции. На втором и третьем этаже происходит сокращение объема здания. На них расположен только зал экспозиции. На -1 этаже происходит деление на 2 зоны, которые между собой не пересекаются. Расположены административные помещения: кабинет директора, бухгалтерия, зал по общим вопросам и т.д., и технические помещения разгрузки, хранения, реставрации. На -2 этаже расположены помещения подвала и зал по работе с металлом для коммерческого использования.

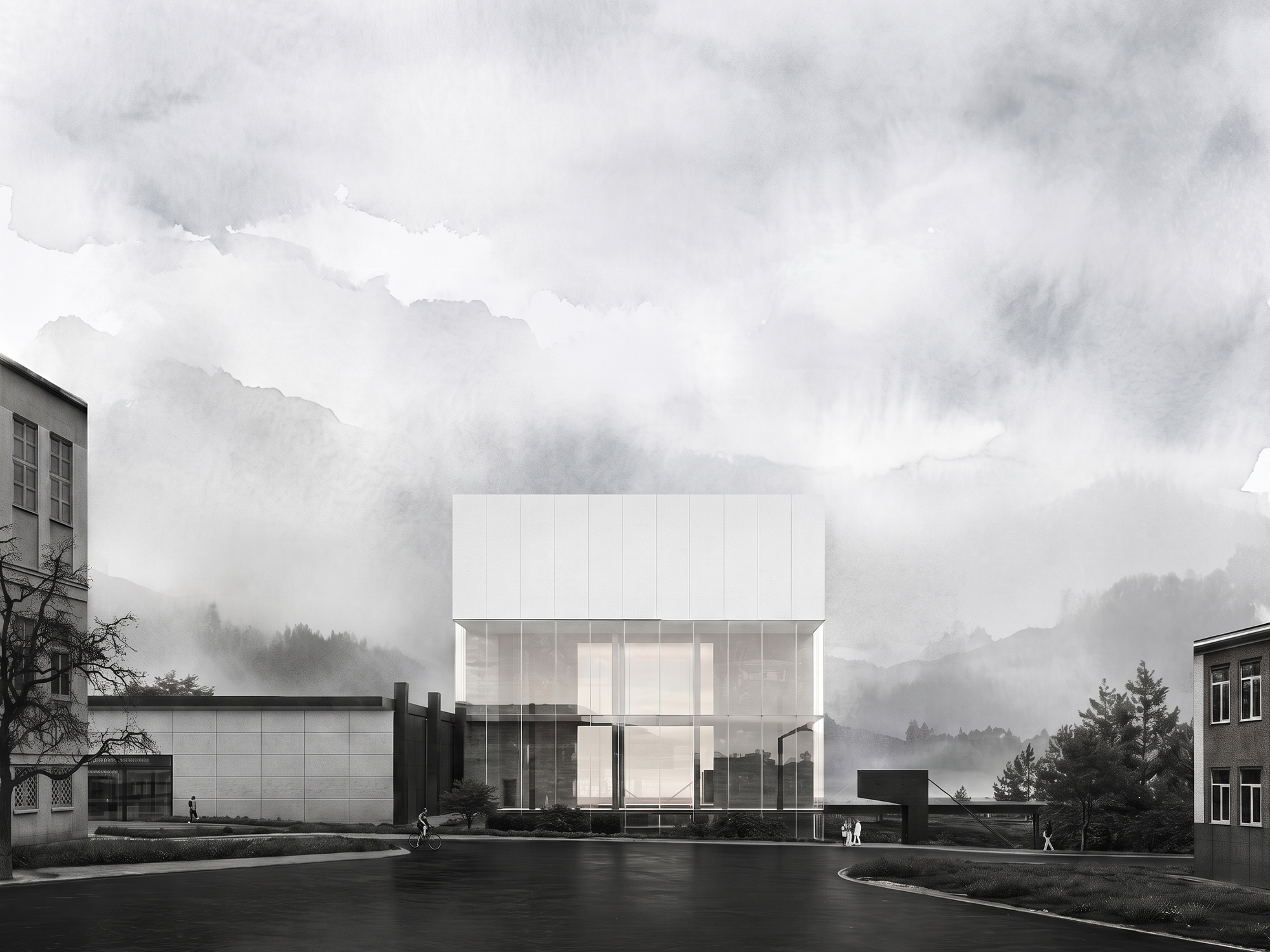

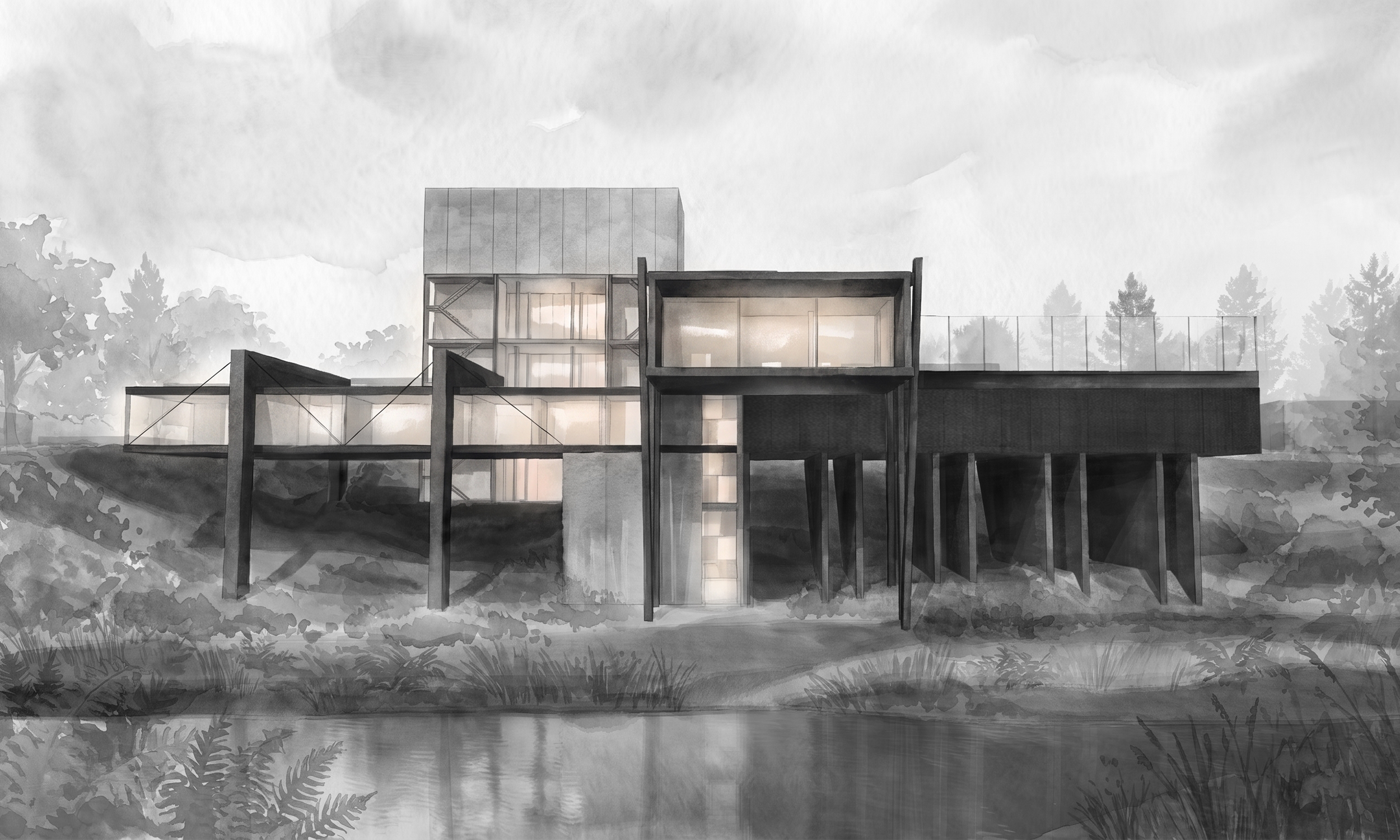

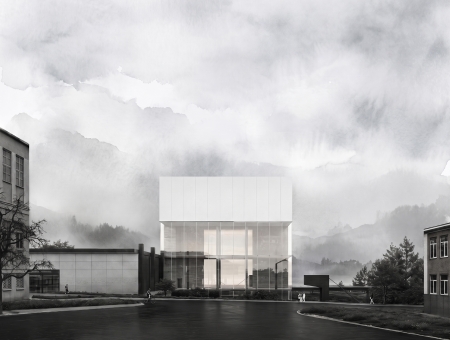

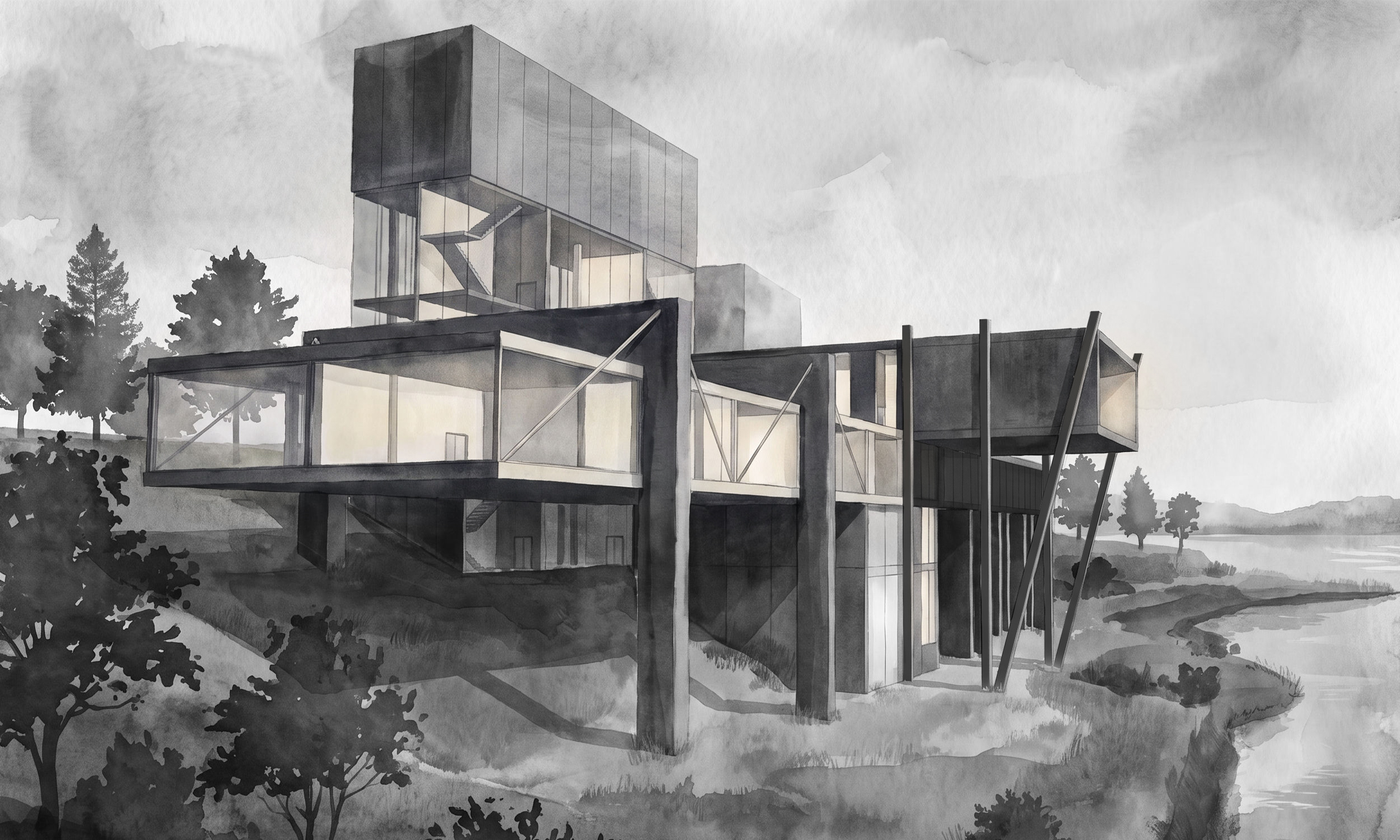

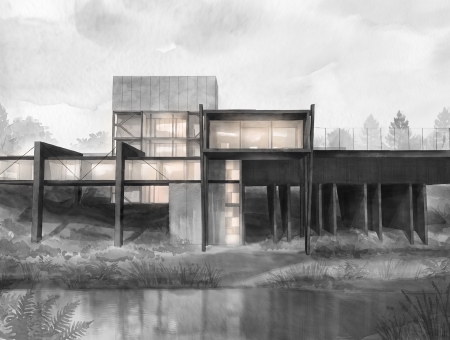

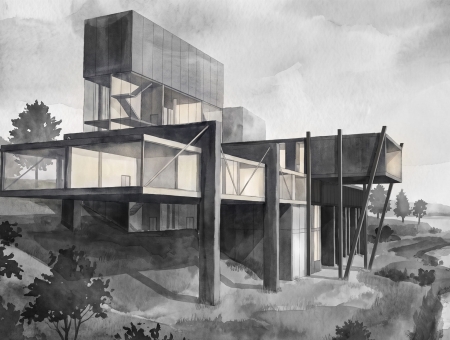

1.3. Фасадное решение Фасад сдержан, выполнен в нейтральных цветах, с цветовыми акцентами в виде бордовых конструктивных элементов. Акцентный объем считывается, как стеклянный. Большая часть отделки нижних этажей выполнена из матового хрома, который позволяет растворить здание в окружающей среде.

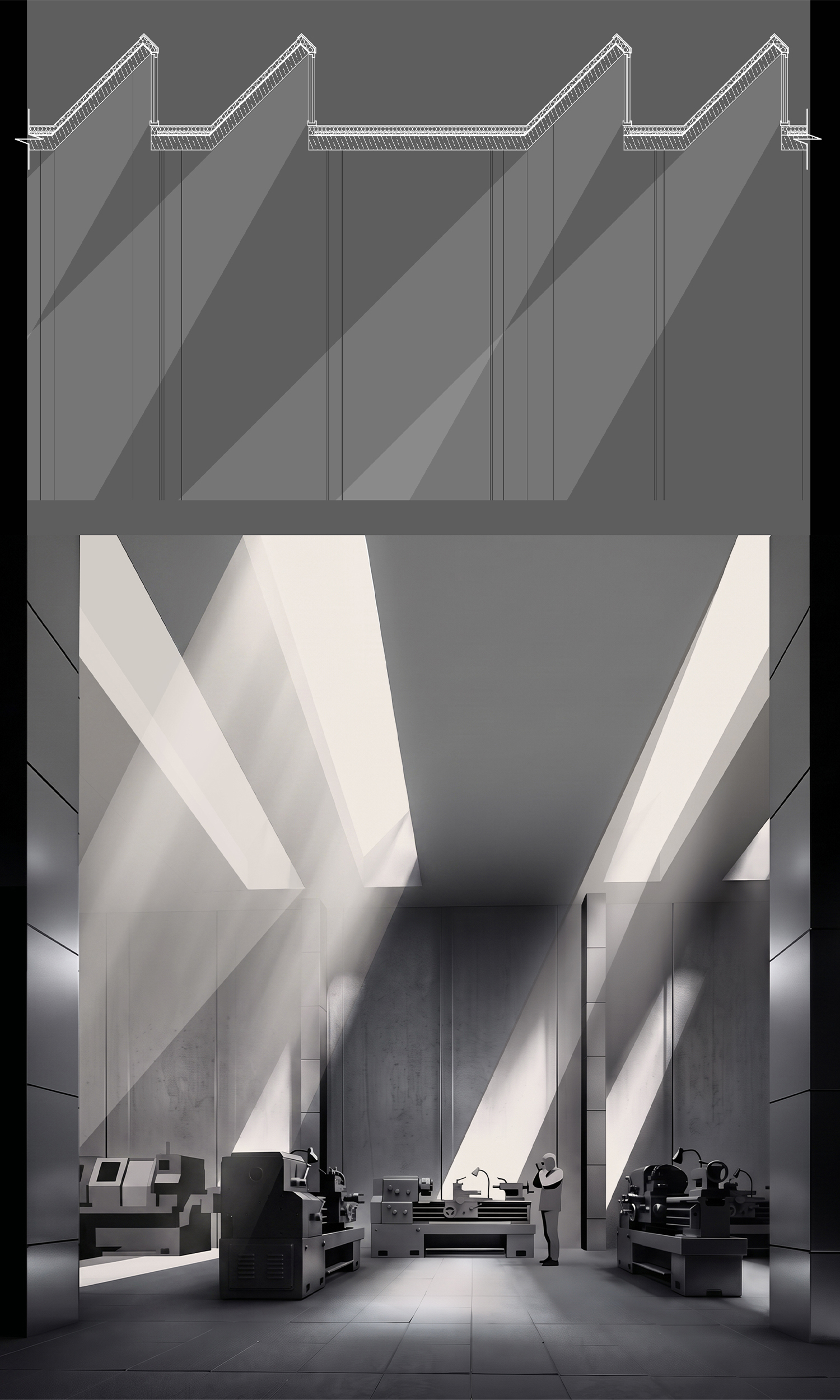

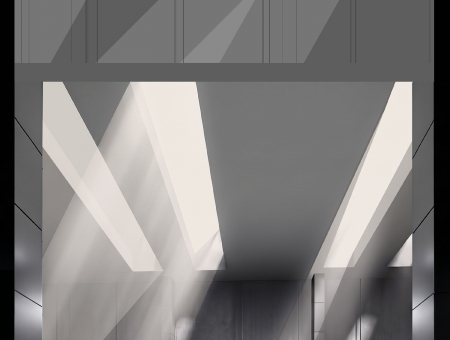

1.4. Решение естественного освещения Объемы здания есть как освещаемые боковым светом, так и глухие, освещаемые через фонари.

2. Конструктивное решение

Фундамент – свайный для основного блока. 5 Конструктивная система –каркасно-стеновая. Наружные стены– кирпич+утеплитель+облицовка (толщина 450 мм), энергоэффективное низкоэмиссионное стекло. Внутренние стены - монолитные (210 мм) Перегородки – кирпич (120 мм), стекло (18 мм). Выбор материала зависит от назначения помещения, дизайна интерьера. Большепролетная конструкция – балки. Перекрытия - монолитные железобетонные. Несущие колонны - железобетонные (400*400мм). Кровля - неэксплуатируемая плоская. Лестничные клетки, лифтовые шахты, марши лестниц - монолитные железобетонные.

3. Инженерное оборудование Здания оборудованы холодным и автономными горячим водоснабжением, канализацией, отоплением, вентиляцией.

4. Мероприятия по охране окружающей среды Санитарная очистка. Мусор от уборки территории, расположенные в хозяйственной зоне, и удаляются еженощно мусороуборочными машинами. Талый снег и дождевая вода через водоотводы, пройдя первичную обработку от мусора, в дальнейшем будут использоваться для хозяйственных нужд и полива.

5. Мероприятия по обеспечению противопожарной безопасности Система предотвращения пожара в проектируемом здании обеспечивается применением пожаробезопасных строительных материалов, различного инженерно-технического оборудования, прошедших соответствующие испытания и имеющих сертификаты соответствия и пожарной безопасности, а также привлечением организаций, имеющих соответствующие лицензии для осуществления проектирования специальных разделов, монтажа, наладки, эксплуатации и технического обслуживания противопожарных систем. Система противопожарной защиты обеспечивается комплексным решением объемно- планировочных, конструктивных особенностей здания и применением первичных средств тушения пожара, ограничивающими распространение возможного пожара и обеспечивающим безопасную эвакуацию людей. Ширина основных проходов и дверей обеспечивает беспрепятственную эвакуацию. С каждого этажа каждого блока имеется как минимум два 6 эвакуационных выхода через лестничные клетки или непосредственно наружу.
