ИСХОДНАЯ СИТУАЦИЯ. ПЛАНИРОВОЧНЫЕ ОГРАНИЧЕНИЯ

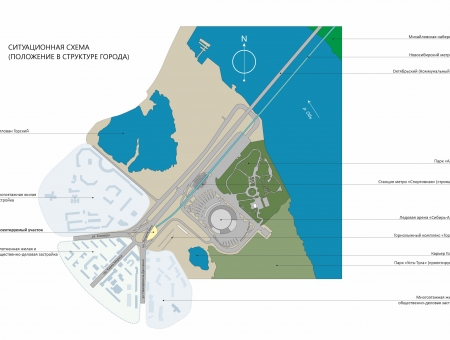

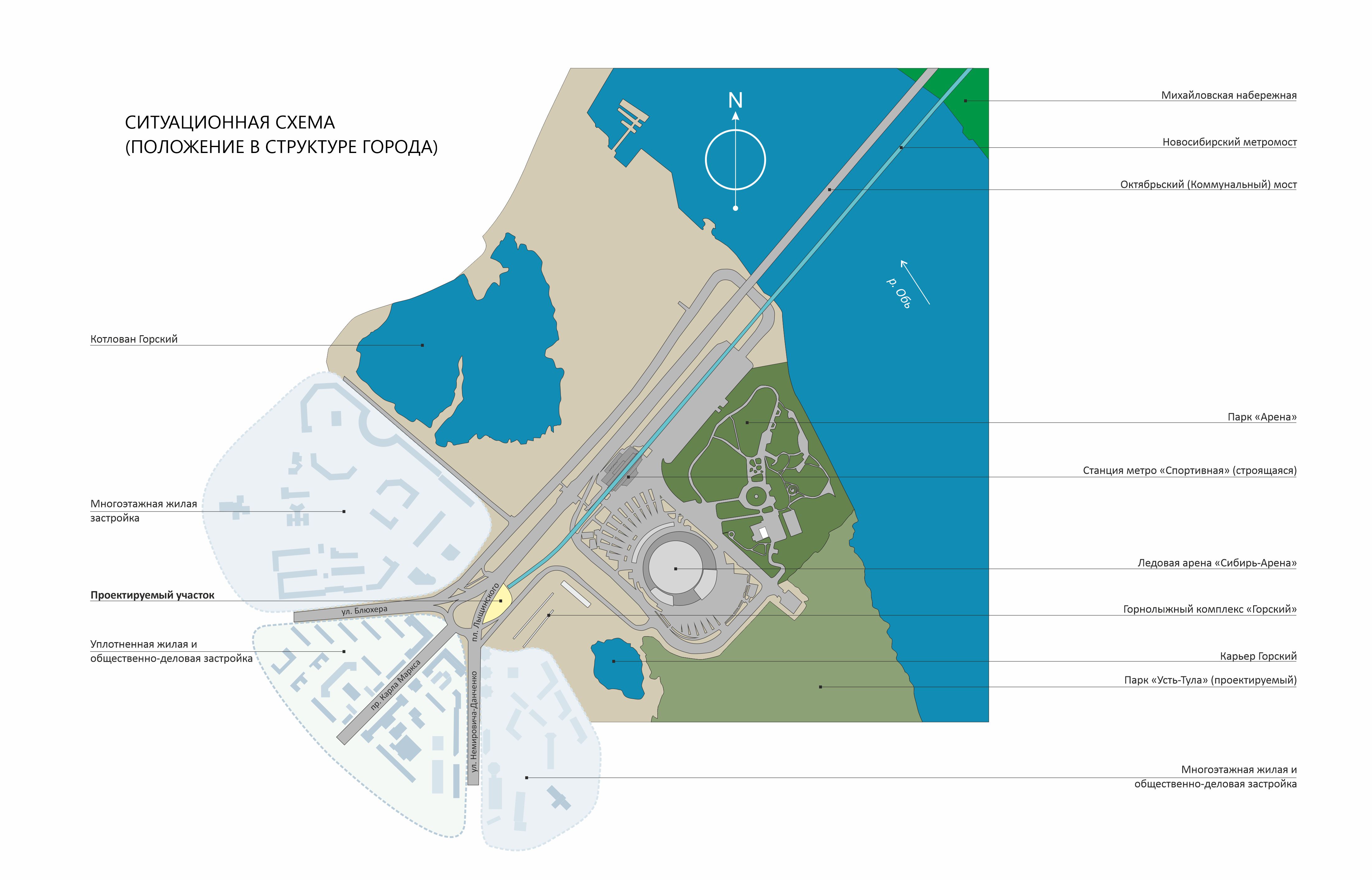

Проектируемый участок является частью транспортной развязки левобережной части Октябрьского моста. Въезд на мост с улиц Ватутина, Немировича-Данченко и проспекта Карла Маркса, а также подключенные въезды-выезды с территории ледового дворца «Сибирь-Арена», образуют собой площадь Лыщинского - важнейший транспортный узел левобережья Новосибирска. Площадь Лыщинского, в свою очередь, является частью района города, именуемого «Горская», имеющего высокие отметки, с которого открывается вид на левобережную пойму Оби и противоположный, правый берег Новосибирска.

Проектируемый участок площадью 0,9 га расположен между выездом на Октябрьский мост и въездом-выездом с территории «Сибирь-Арены». С третьей стороны участок ограничен крутым склоном с врезающимся в него метромостом. На участке расположены: • Пост охраны метрополитена «Горский»; • Киоск вентиляционной шахты метрополитена; • Бетонные плиты

Характерной особенностью участка является наличие крутых уклонов с активным отводом излишков поверхностных вод, что является основой для принятия дальнейших проектных решений.

ПРОЕКТНЫЕ РЕШЕНИЯ

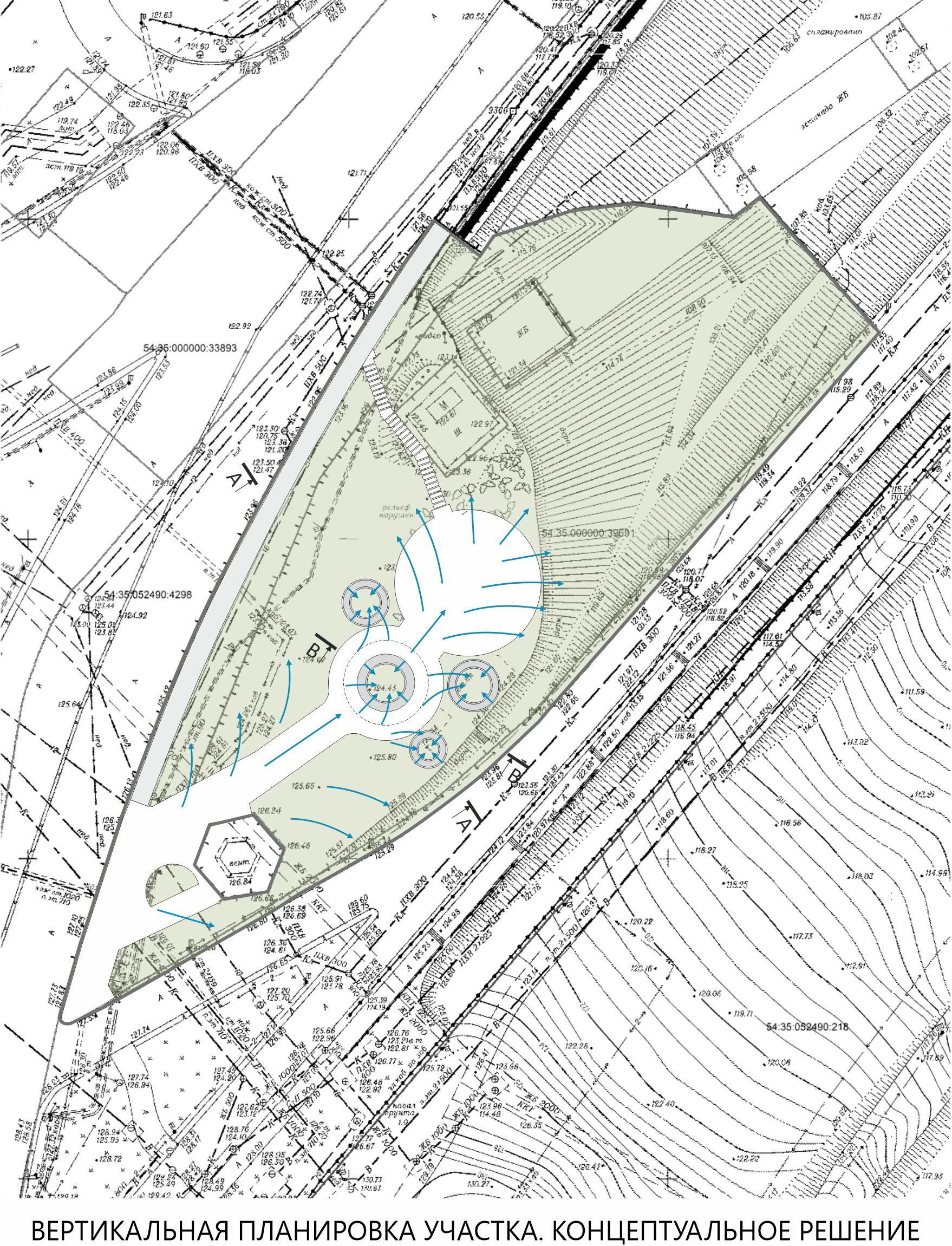

ИЗМЕНЕНИЕ СУЩЕСТВУЮЩЕГО РЕЛЬЕФА УЧАСТКА

А) с целью обеспечения комфортных и безопасных условий передвижения пешеходов и маломобильных групп населения, предлагается обеспечить уклон пешеходных путей с укладкой покрытия из тактильной плиткой, до значения, не превышающего 5%. Коэффициент уклона (отношение перепада высот к длине отрезка) не должен быть более 0,05

Б) с целью уменьшения излишков поверхностных вод на рельефе предлагается устройство «дождевых садов» - водосборных конструкций для озеленения

БЛАГОУСТРОЙСТВО

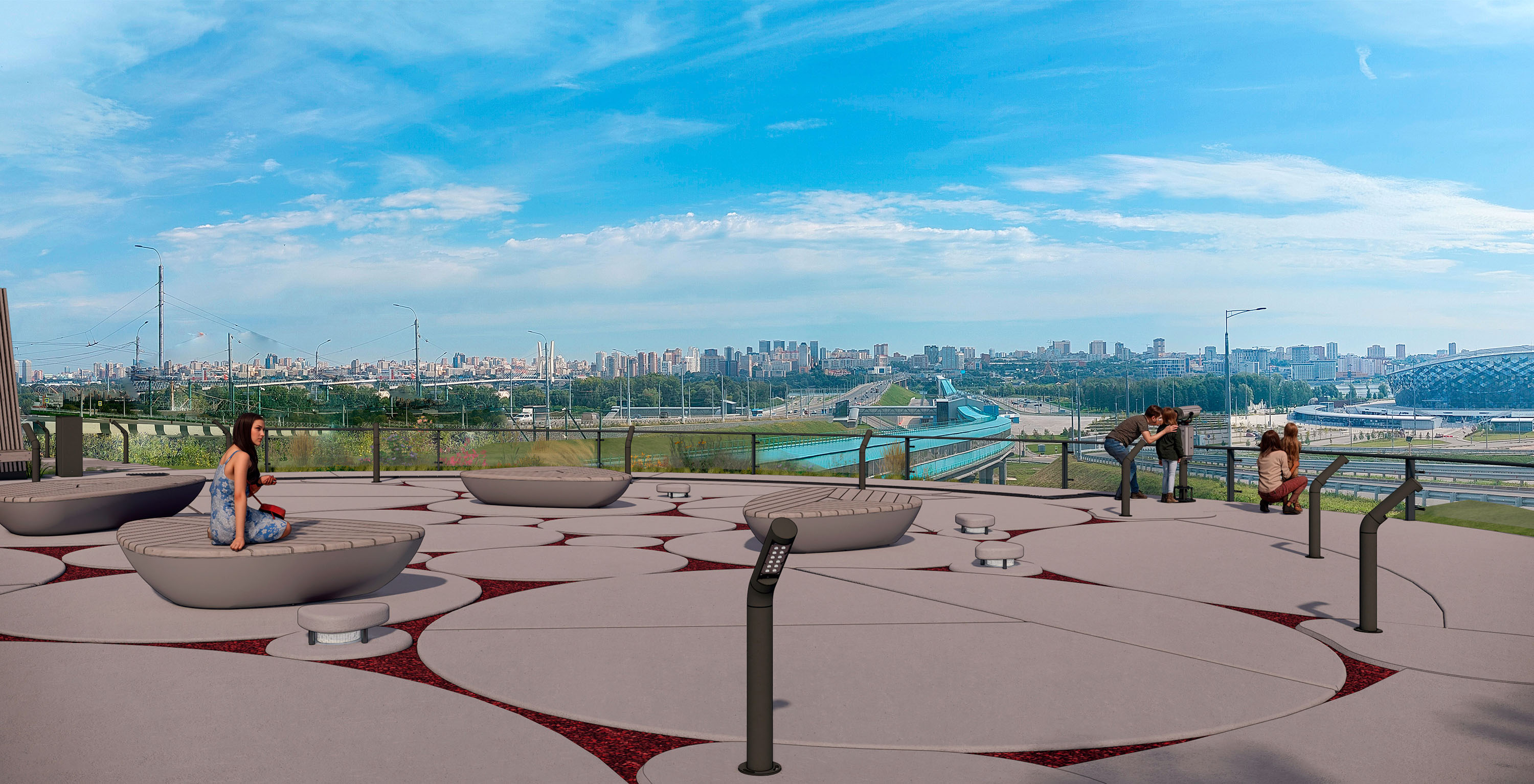

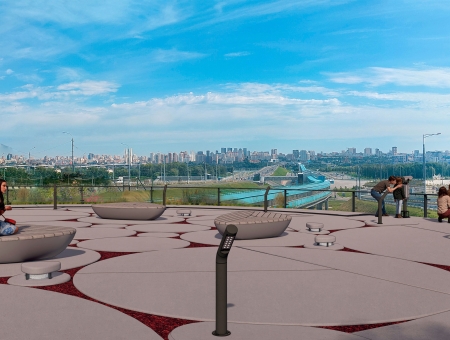

Наличие уклонов на проектируемом участке, а также наложенные планировочные ограничения не позволяют применить мощение из тротуарной плитки в качестве основного материала для устройства пешеходной части. Массивы плитки, выложенные на уклоне, не имеющем подпорных 4 стенок, неизбежно будут сползать, что приведет в целом к разрушению смотровой площадки. Основным материалом для мощения пешеходной части предлагается применить бетонное покрытие, как удовлетворяющее требованию использования на участках с уклоном без устройства подпорных стенок, с обязательным соединением отдельных сегментов покрытия арматурой. Пример применения подобных покрытий на рельефе: Нагорный парк, сопка Тюменская, Владивосток

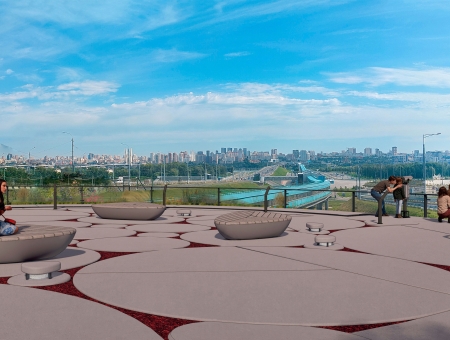

Бетонное покрытие толщиной 150 мм выполняется с использованием опалубки криволинейной предзаготовленной по криволинейным векторным контурам проекта с последующей засыпкой швов красным гранитным отсевом, что предполагает высокую точность и предоставляет широкие возможности для дизайна.

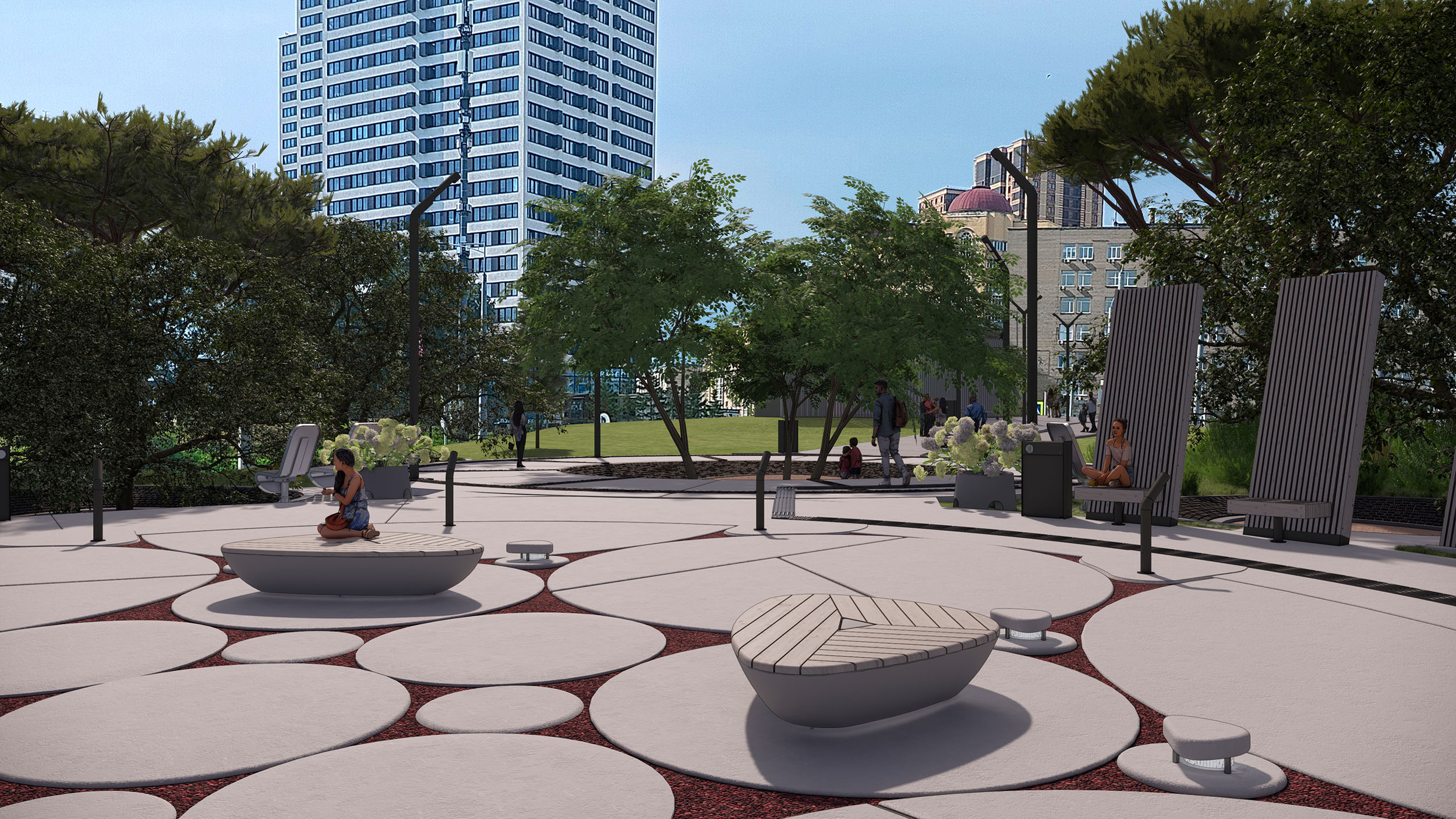

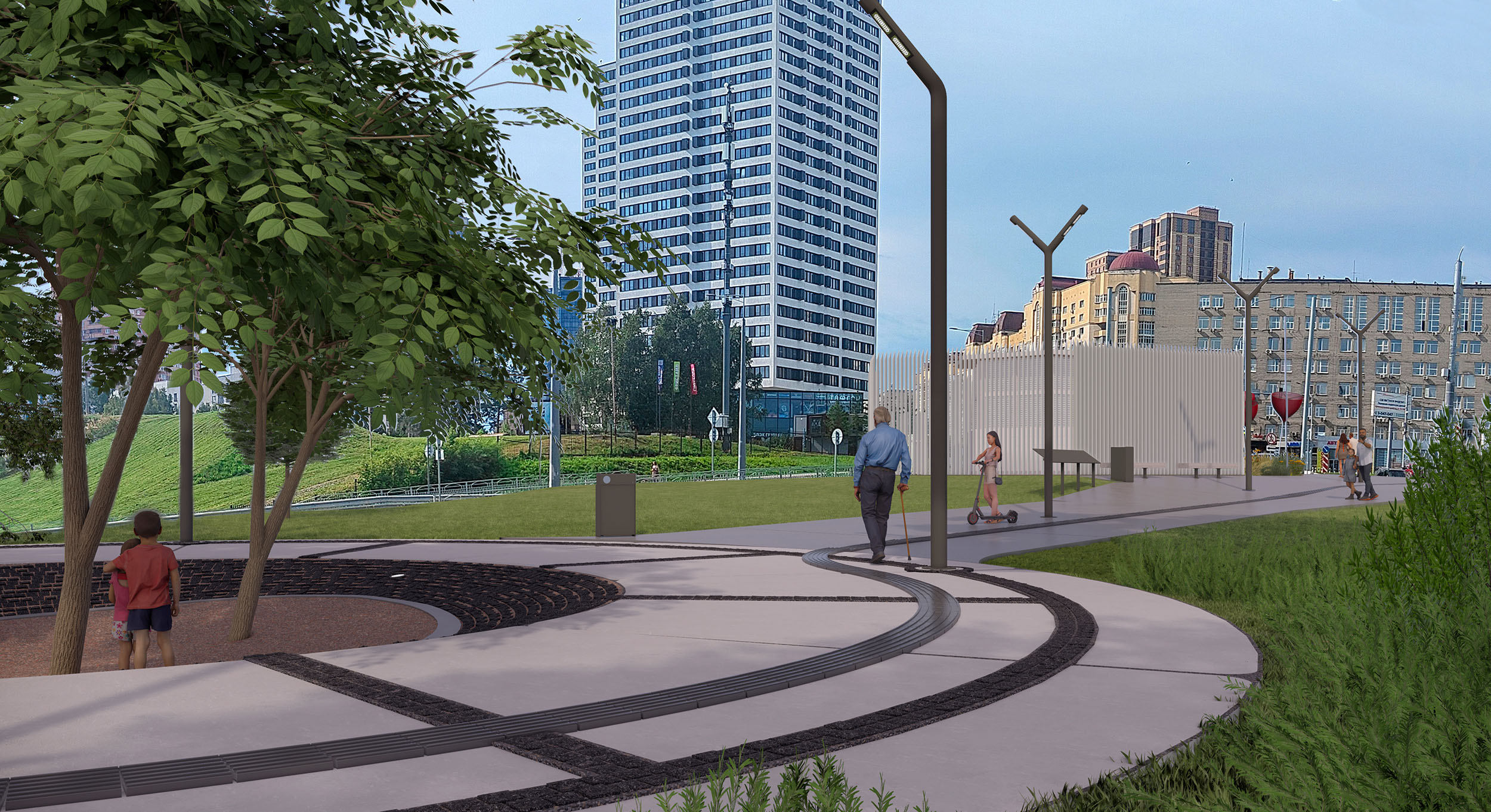

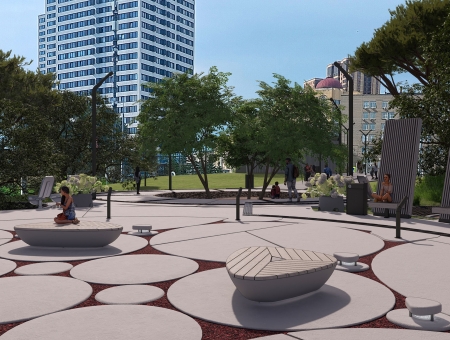

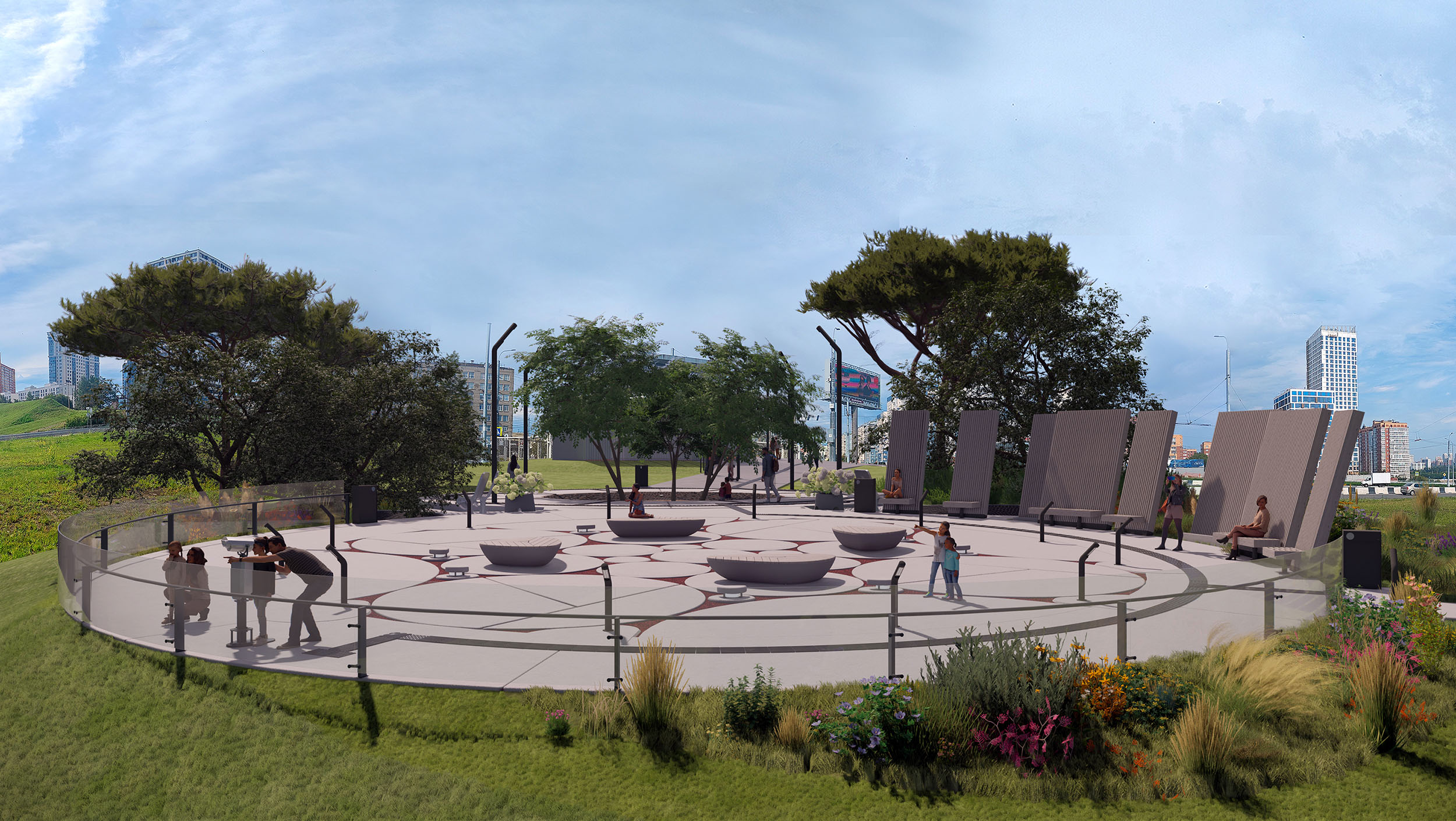

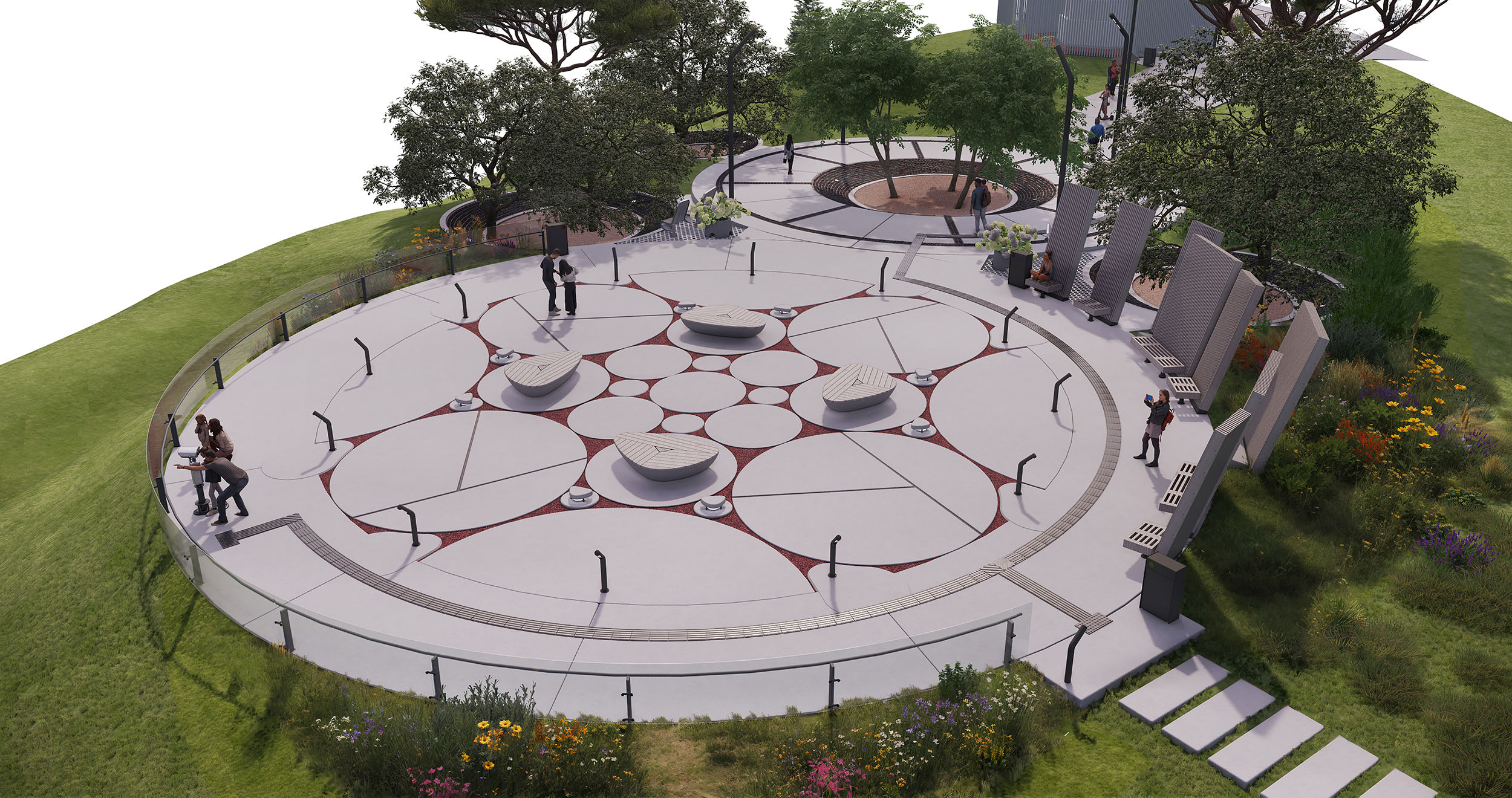

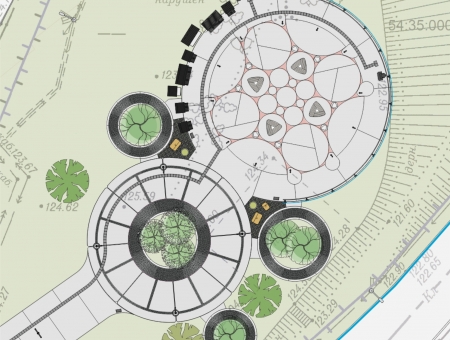

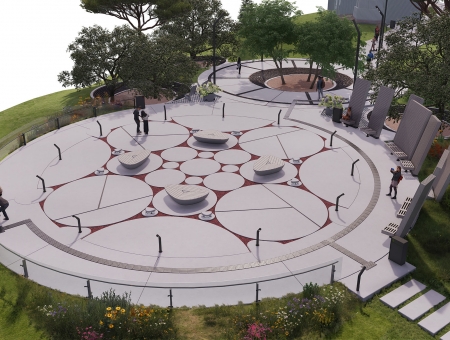

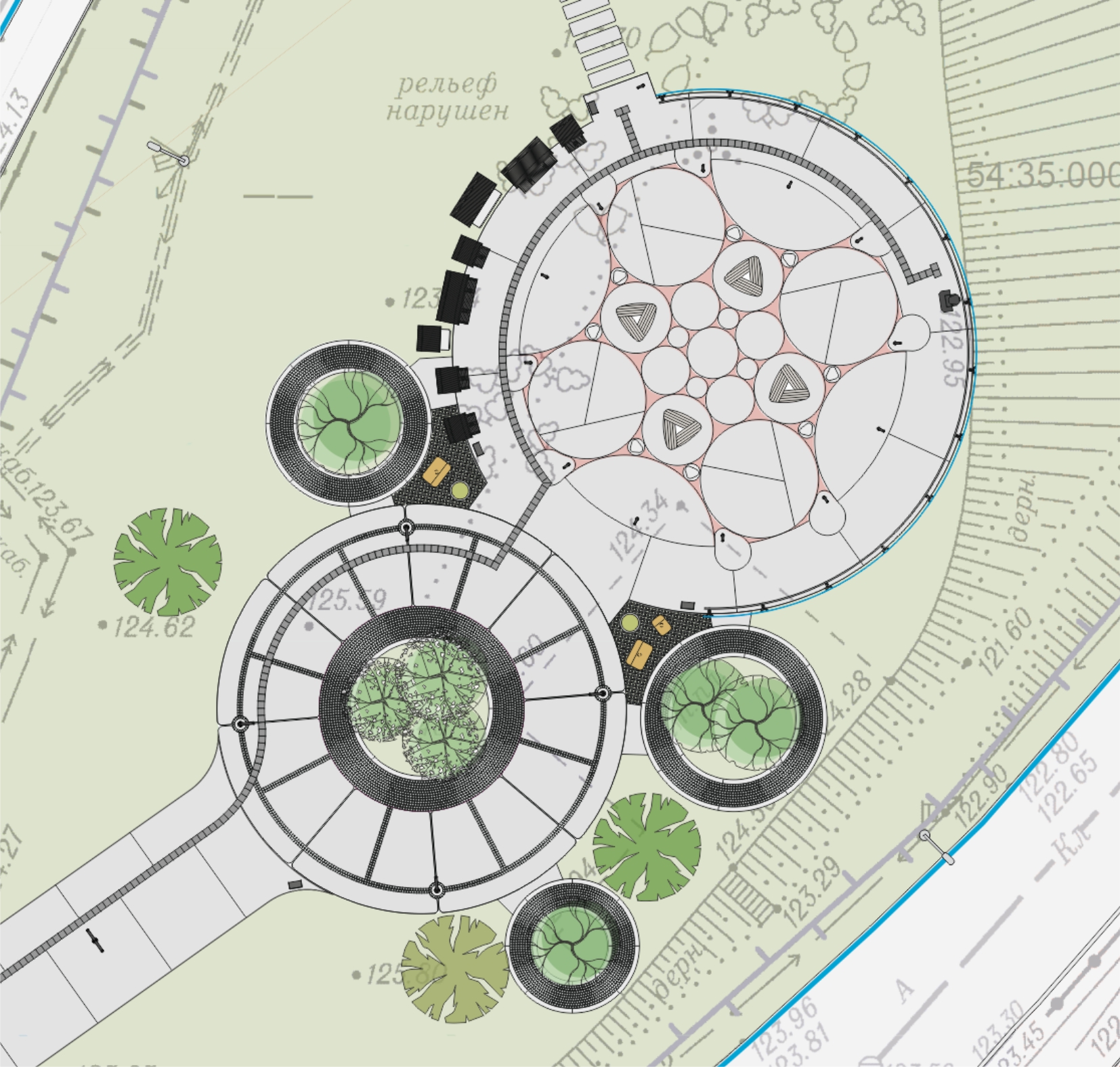

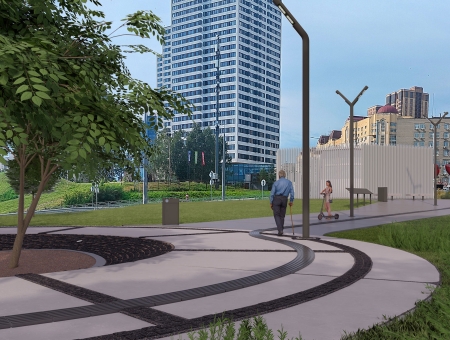

Основным формальным приемом рисунка мощения является использование линий второго порядка (окружностей), что позволяет создать сложную живописную картину, при этом уменьшить количество типоразмеров опалубки. Вторым типом мощения пешеходной части является сочетание бетонного покрытия с колотой гранитной брусчаткой, разделяющей покрытие из бетона на сектора и тем самым облегчающее монтаж.

В местах, где имеются планировочные ограничения в зоне над сооружениями метрополитена мелкого заложения, а также на территория в 10 м от наружного контура сооружения метрополитена в плане, предлагается использовать готовые изделия из бетона H 150 (слэбы), устройство пешеходной дорожки из которых подразумевает снятие плодородного слоя почвы и укладку их на слой из щебня средней фракции.

Мощения зоны подъезда к киоску вентиляционной шахты выполнено с использованием плитки «Трилистник», подходящей для территорий с особо тяжелыми нагрузками на дорожное покрытие. На всем продолжении пути от входной зоны до смотровой площадки размещена тактильная плитка. Склоны укреплены объемной георешеткой, а также слоем дерна высаженного на ней лугового газона.

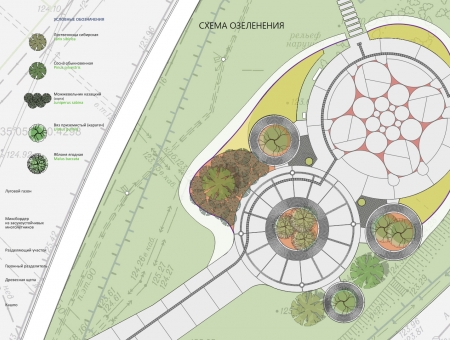

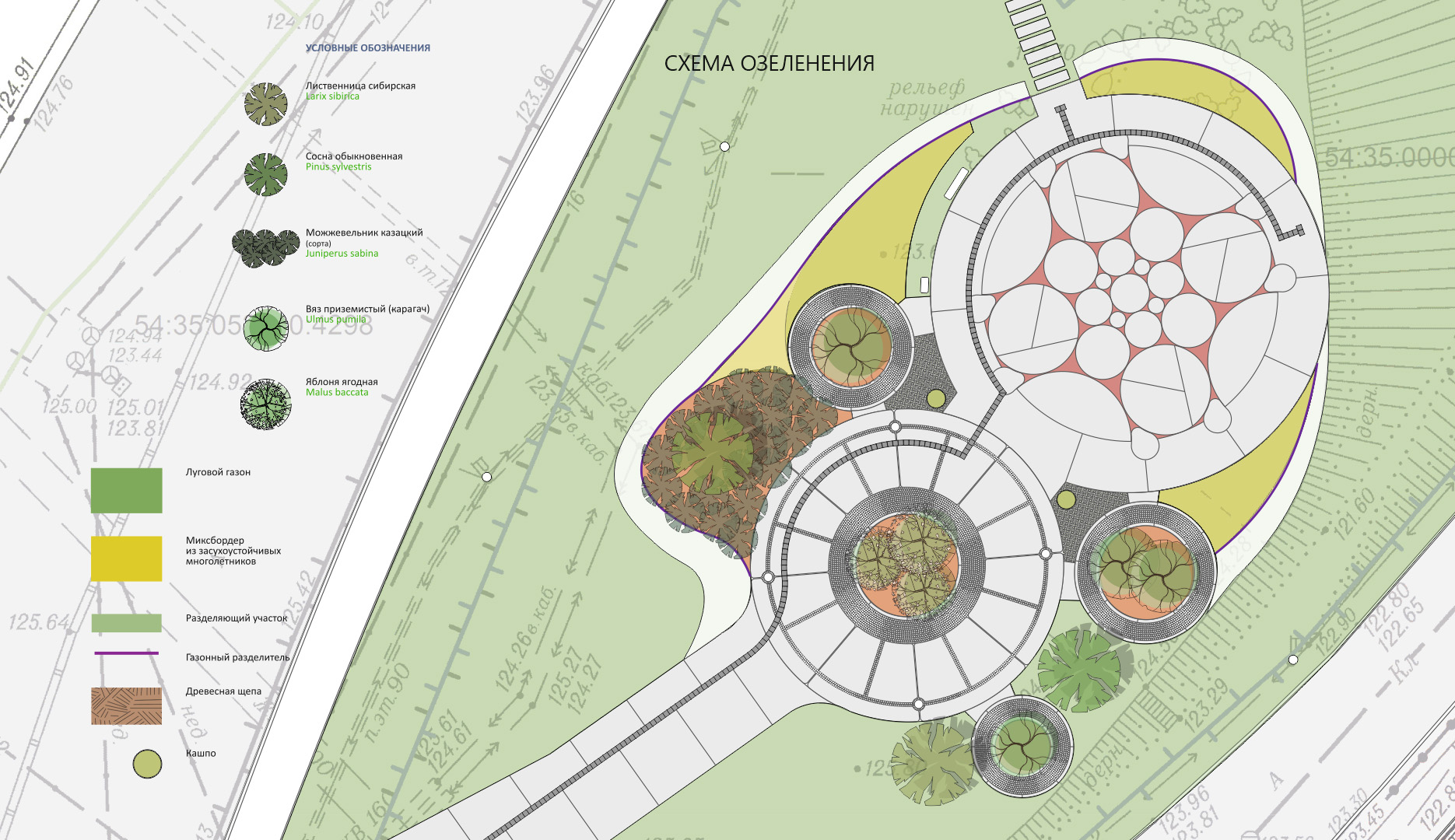

ОЗЕЛЕНЕНИЕ

Особенности площадки: • Сухо (скорее всего почвенные слои нарушены, потому вода будет уходить ещё быстрее); • Солнечно; • Загрязнение от автомобилей умеренное

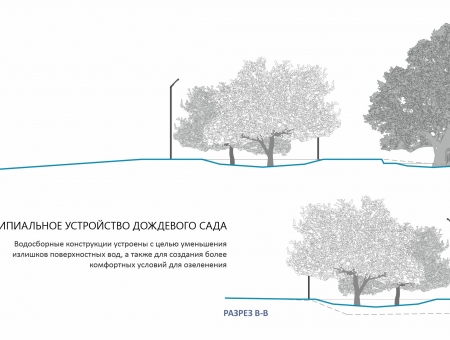

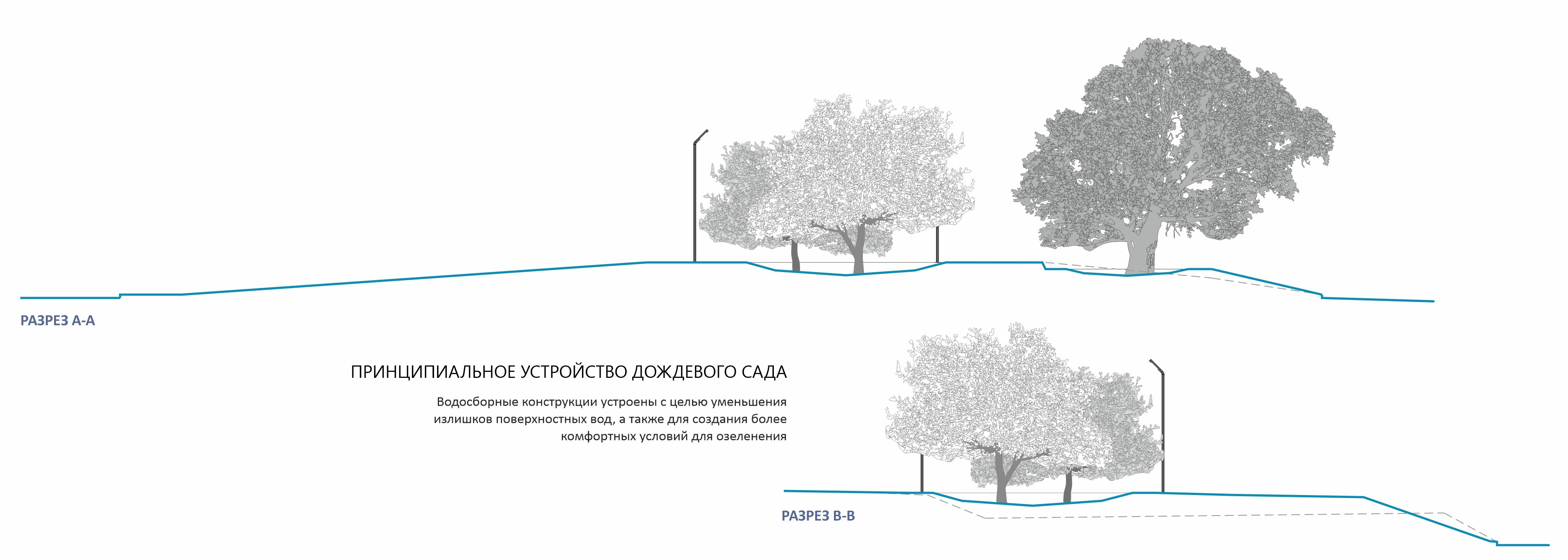

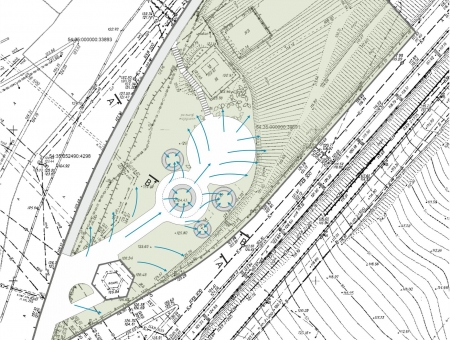

На проектируемом участке достаточно почвы, через которую вода может возвращаться в природный круговорот, но этого не происходит из-за крутых уклонов. Интенсивный сход воды разрушает склоны, а также не позволяет воде уходить в почву, создавая менее благоприятные, засушливые условия для растений. Как функциональное и эффективное решение этой проблемы предлагается устройство «дождевого сада». Дождевые сады - пониженные участки рельефа, способные накапливать, фильтровать и медленно отводить дождевую воду, обеспечивают не только управление поверхностным стоком, но и позволяют достигать экологических, эстетических и социальных эффектов. За счет организации уклонов вода собирается в «кольца», в которые высаживаются деревья. Почва внутри колец покрывается древесной щепой, что позволяет сохранять влагу внутри дождевого сада. Такой подход позволит на засушливом участке высадить цветущие деревья.

Деревья в дождевом саду высаживаются букетной посадкой. Букетная (гнездовая) посадка - прием формирования пейзажной группы. Несколько растений высаживаются вместе в одну яму или на расстоянии от 1 до 1,5 метров друг от друга. Способ часто используется для быстрого озеленения, создания декоративных групп или имитации природных скоплений растений. В случае деревьев стволы могут слегка наклоняться в разные стороны от центра. Иногда стволы деревьев в букетной посадке стягиваются вместе для создания эффекта одного большого дерева.

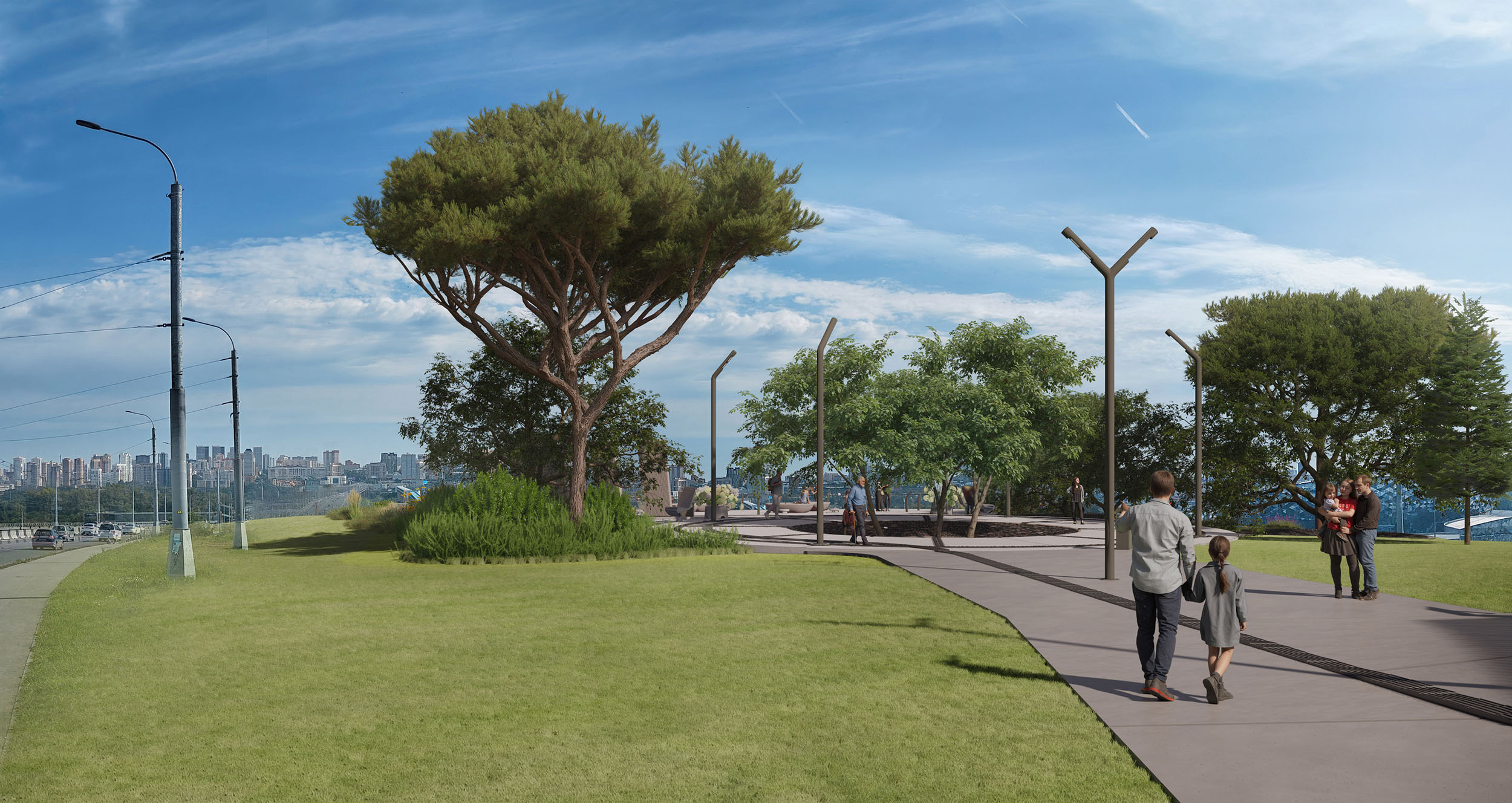

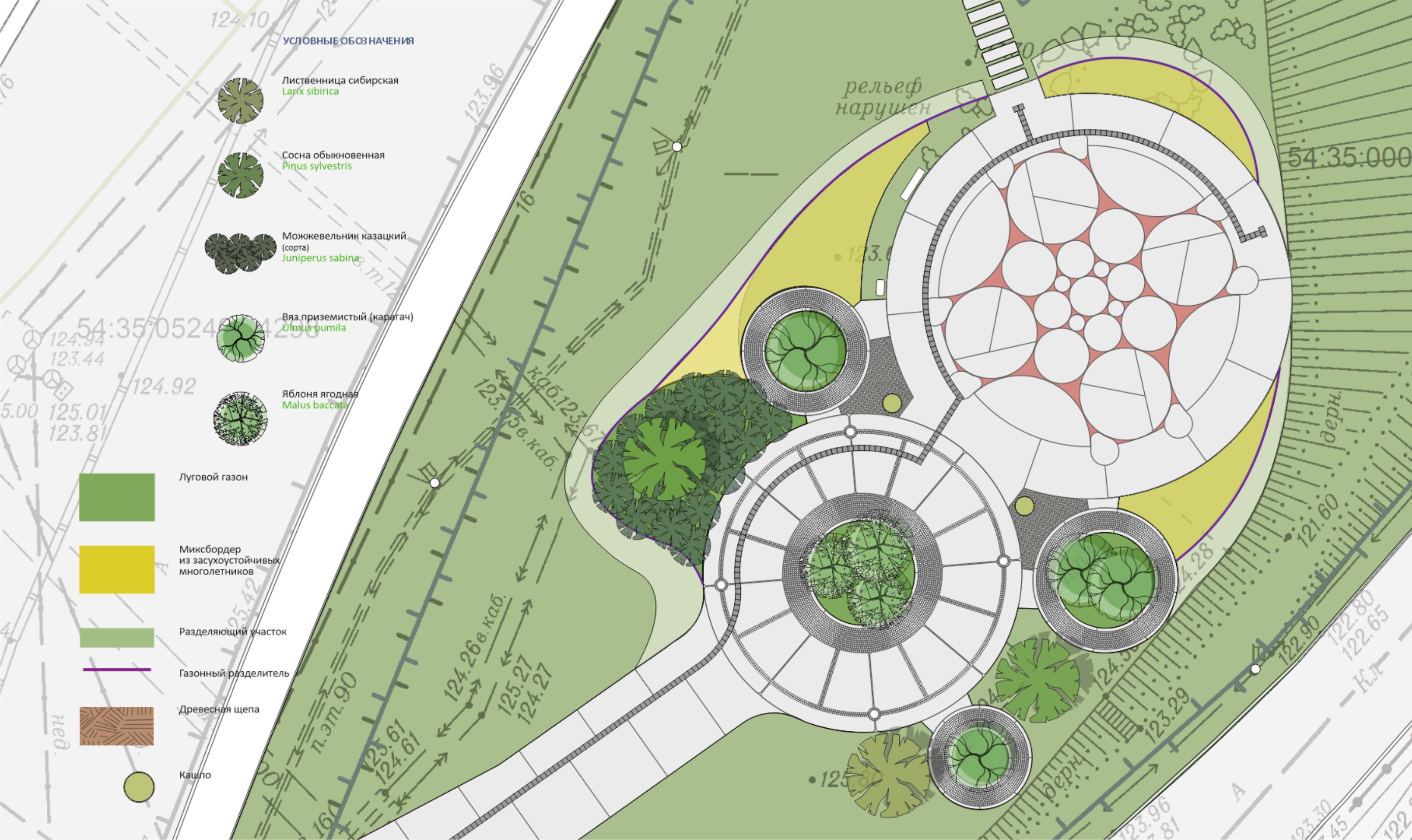

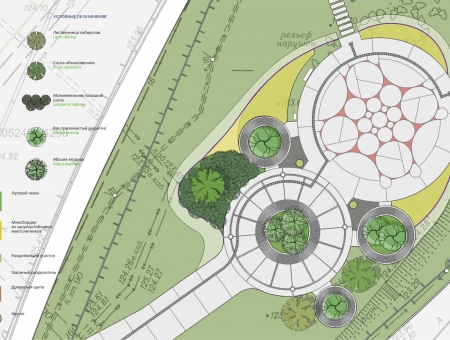

За границами дождевого сада предлагается высаживать засухоустойчивые деревья и кустарники, миксбордер из засухоустойчивых многолетников и луговой газон. Создание эффекта естественности и круглогодичной декоративности достигается использованием цветовых контрастов и структурных растений – солитеров сосны и лиственницы, букетной посадки лиственных деревьев, вертикалей и горизонталей многолетников (обязательно крупными массивами) и визуально гомогенного луга (луговой газон).

Миксбордер с многолетниками и массив можжевельников необходимо отделить от массива лугового газона регулярно выкашиваемой полосой шириной не менее 1-2 м и металлическим газонным разделителем. Пристволовые круги и массив можжевельника отсыпаются древесной щепой.

ОСВЕЩЕНИЕ

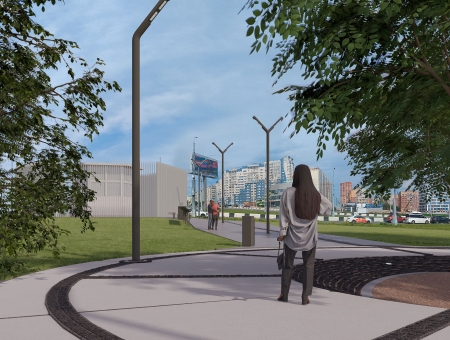

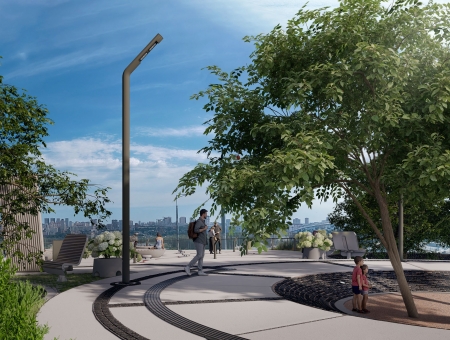

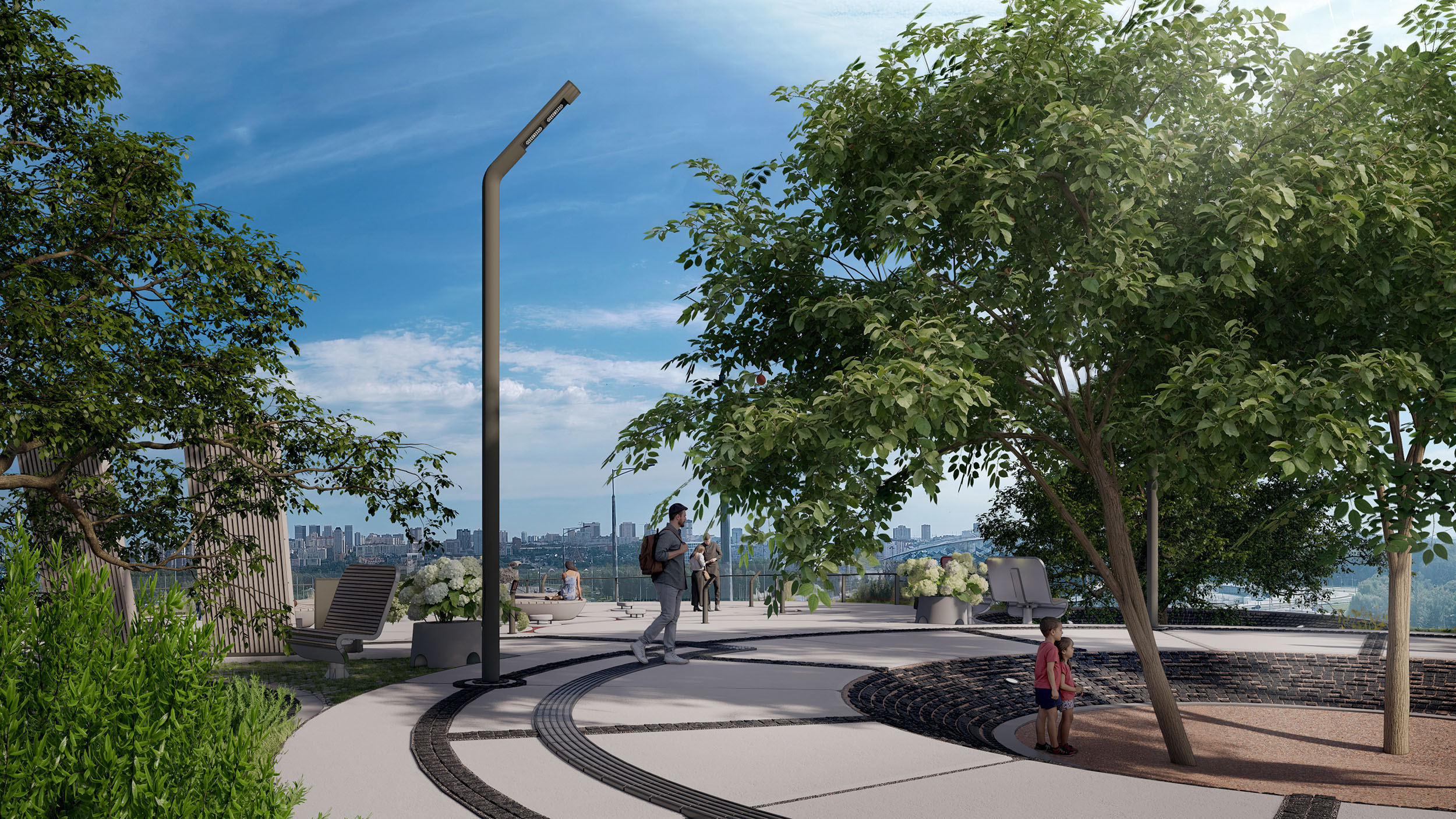

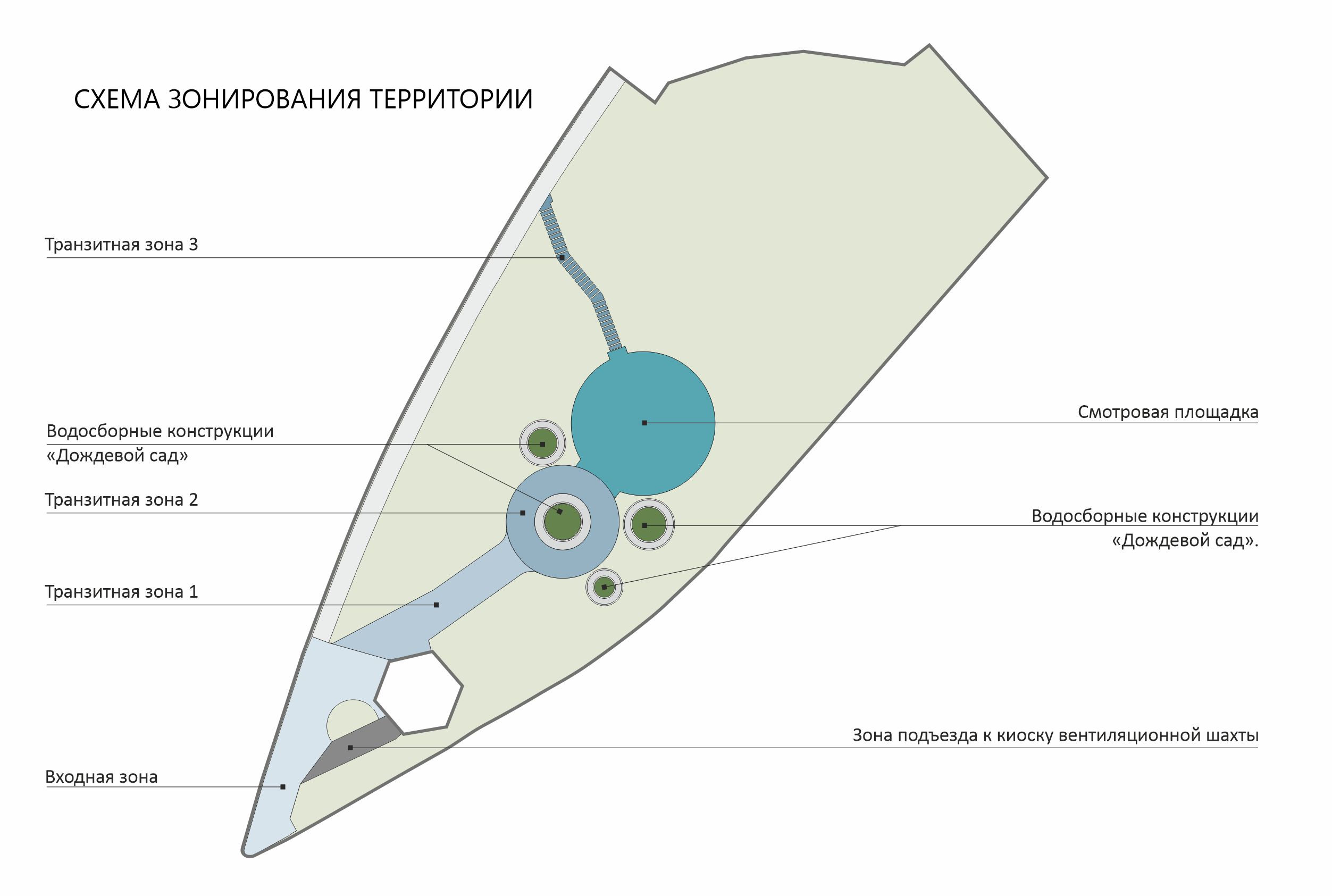

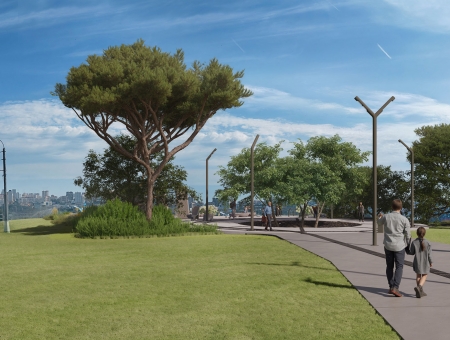

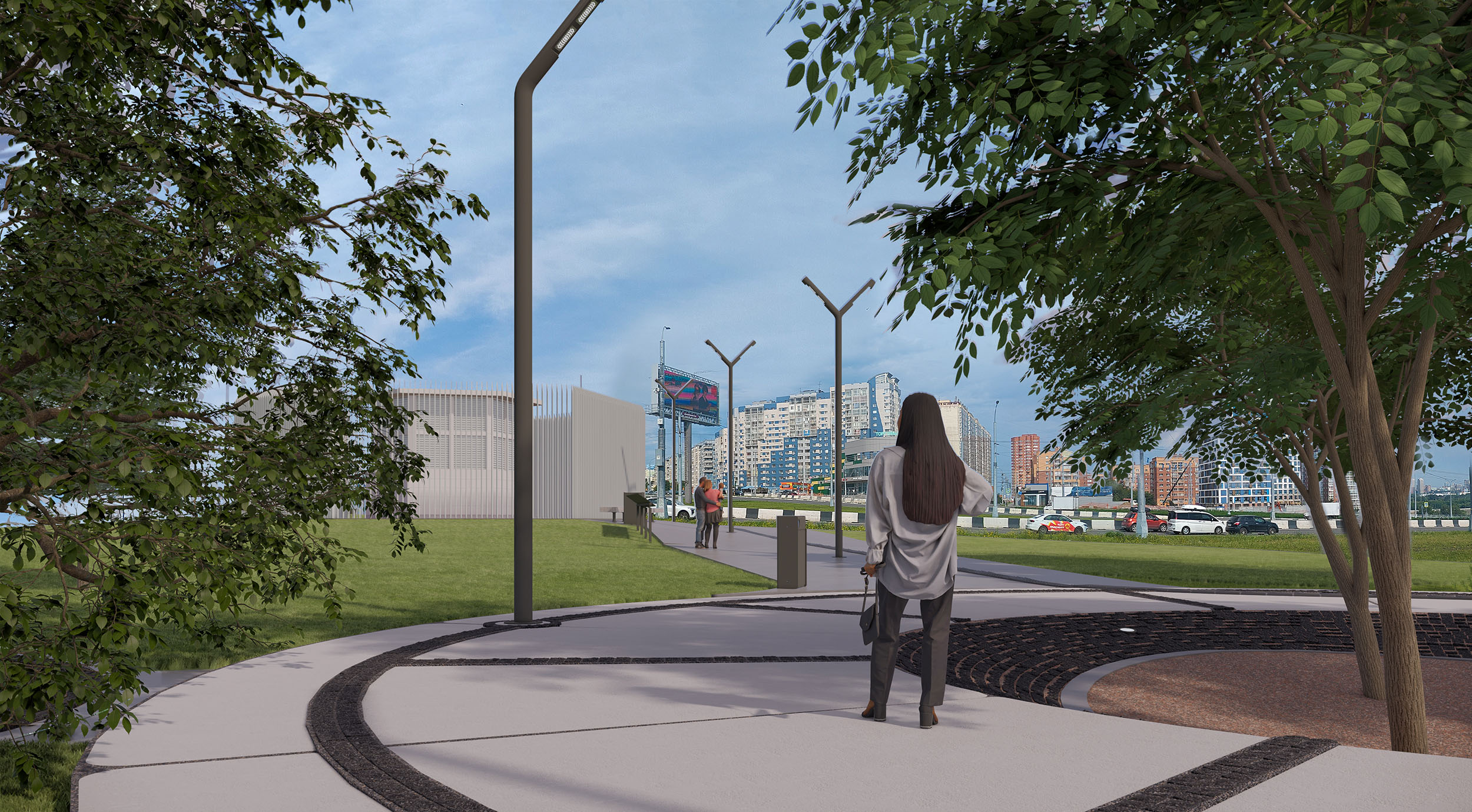

Для освещения смотровой площадки применяется принцип минимизации используемых серий светового оборудования. Освещение пешеходной части (входная зона и транзитная зона 1*) производится двухламповыми уличными светильниками, высотой 6,0 м. Освещение пешеходной части (транзитная зона 2) производится одноламповыми уличными светильниками, высотой 6,0 м той же серии.

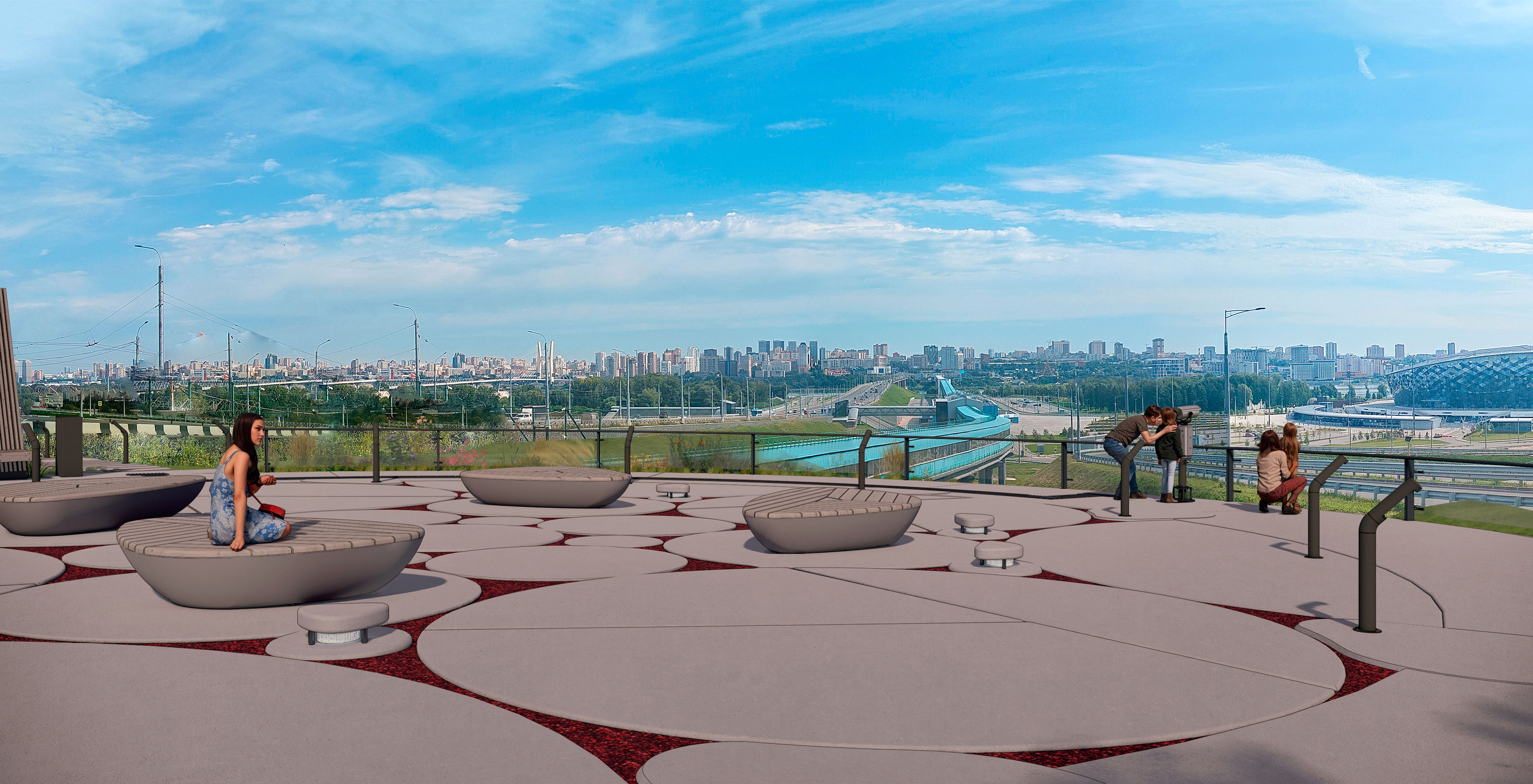

Во избежание эффекта засветки непосредственно смотровая площадка освещается двумя типами ландшафтных светильников высотой 0,9 м (той же серии, что и уличные светильники) и 0,37 м, выполненные из бетона. Во всех случаях цветовая температура источников света составляет от 3000 до 3200 К.

Деревья, расположенные в кольцах «дождевого сада» подсвечены грунтовыми прожекторами с цветовой температурой источников света 3000-3200 К.

Планировочные ограничения, налагаемые наличием конструкций метрополитена, не позволяют оформить входную зону привычным образом (с размещением входного портала или стелы). Акцент на входную зону создается при помощи светильников из стеклопластика «Маки» с цветовой температурой источников света 4000 К.
