Общая характеристика объекта

Объектом проектирования является 4-5-этажное здание судов, расположенных на пересечении улицы Вильгельма де Генина и проспекта Академика Сахарова в Академическом районе г. Екатеринбурга. Здания судов функционально состоит из двух блоков: 3-этажный блок, предназначенный для размещения мировых судей, и 4-этажный блок, предназначенный для размещения федерального суда.

В качестве расчетных показателей приняты нормативы для размещения 10 судебных участков мировых судей на 61 работника - для блока А; для административных зданий для размещения федерального суда общей юрисдикции на 90 работников - для Блока Б.

Градостроительное решение

Здание суда располагается в городе Екатеринбург, в Академическом районе, в границах проспекта Академика Сахарова-улицы Вильгельма де Генина - реки Патрушихи. Проектируемое здание размещено в центральной части смежных участков так, каждый функциональный блок располагается на своем участке.

В границах земельных участков выделены следующие функциональные зоны: зона застройки, служебная, общественная и хозяйственная зоны.

Служебная зона, предназначенная для приема спецавтомобилей, размещена со стороны въезда в боксы, с противоположной главному входу в здание суда. Для каждого функционального блока предусмотрены отдельные ворота для въезда.

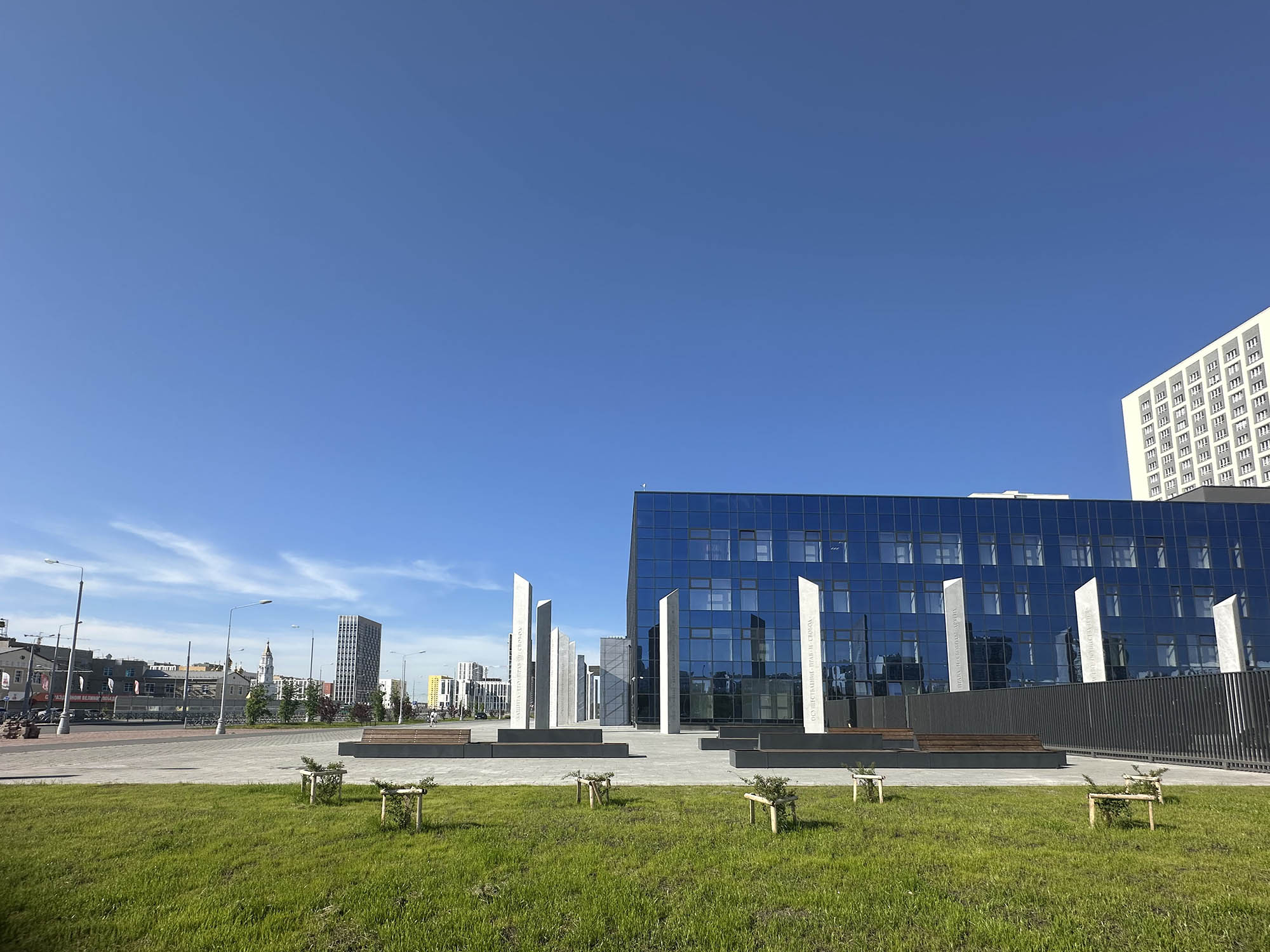

Общественная зона размещается со стороны главного фасада здания федеральных судов и примыкает к транзитному тротуару по ул. Вильгельма де Генина. Территория общественной зоны представляет собой пешеходную площадь с установкой малых архитектурных форм (скамеек для посетителей, вазонов, урн) и озеленением. Озеленение предусмотрено в виде посадок деревьев и кустарников, посевного газона.

Зона стоянок автомобилей предназначается для временного хранения служебного автотранспорта, личного автотранспорта работников суда, личного автотранспорта посетителей суда.

Хозяйственная зона участка с размещением загрузочной зоны столовой–раздаточной федерального суда общей юрисдикции предусмотрена с северо-восточного фасада здания и имеет отдельный въезд.

Главные входы в блоки А и Б расположены со стороны улицы Вильгельма де Геннина. Въезд на участок осуществляется со стороны улицы Академика Сахарова. На территории объекта предусмотрено ограждение участка высотой 2,50 м для соблюдения мер безопасности.

Архитектурное решение

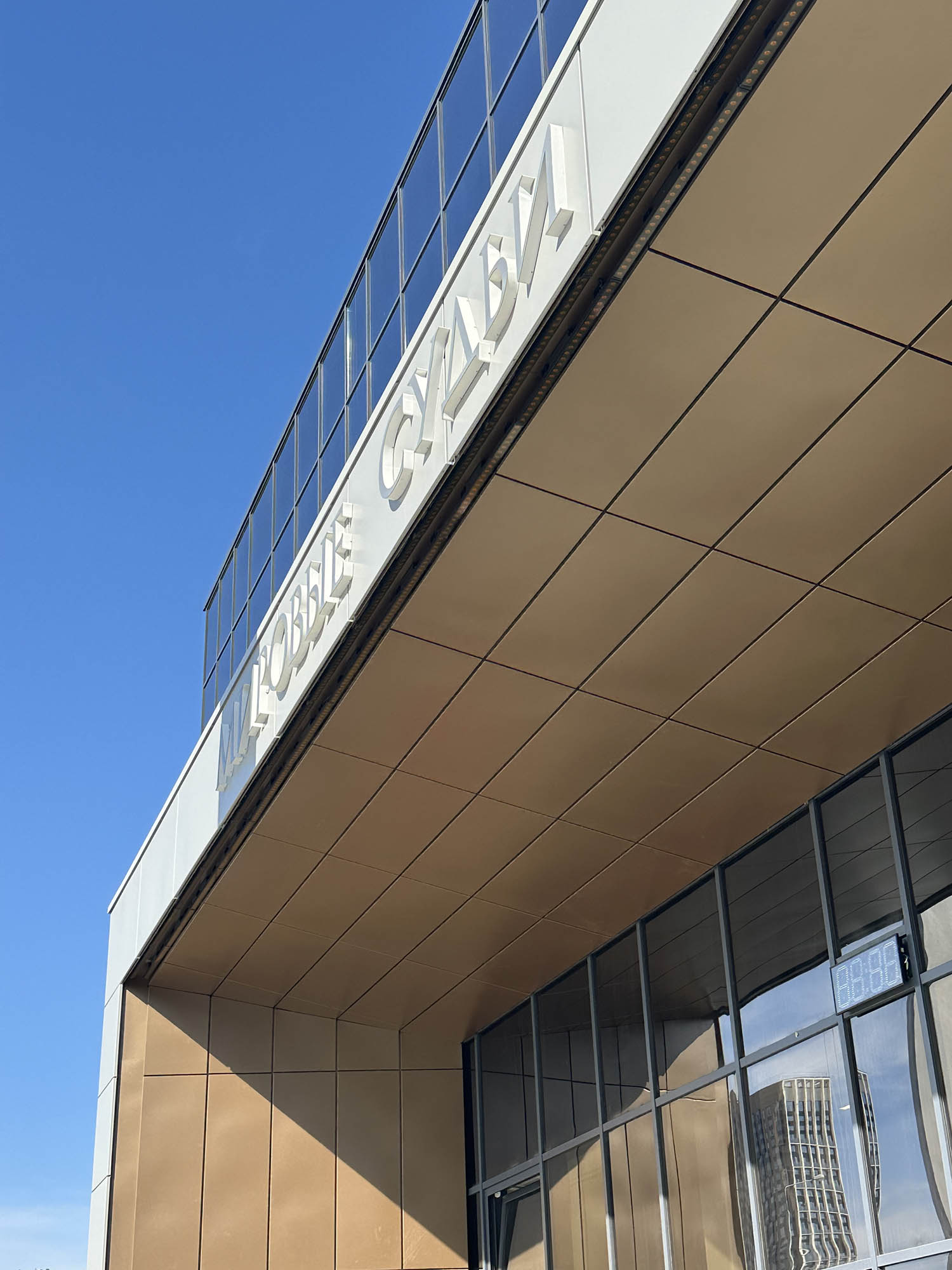

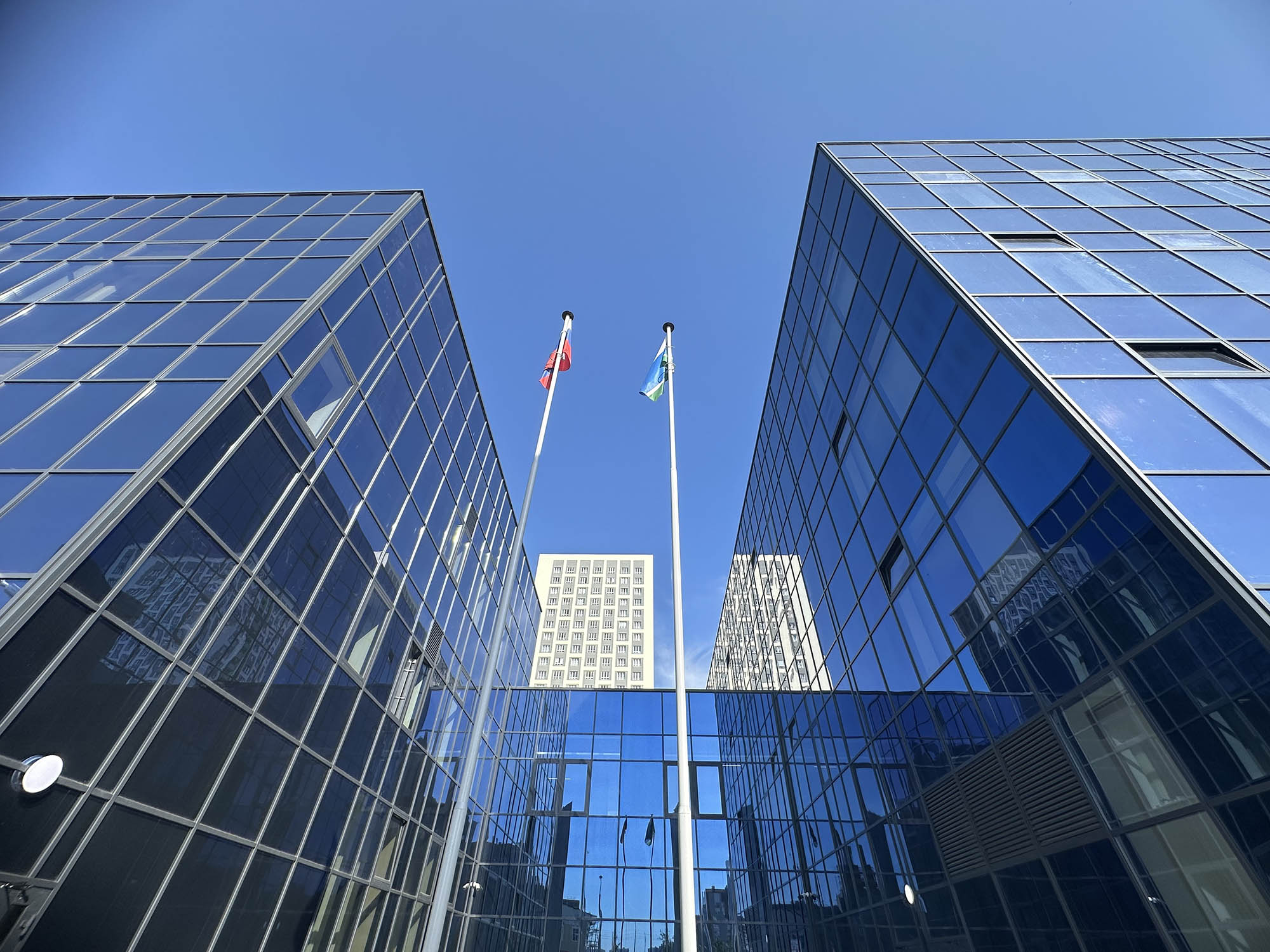

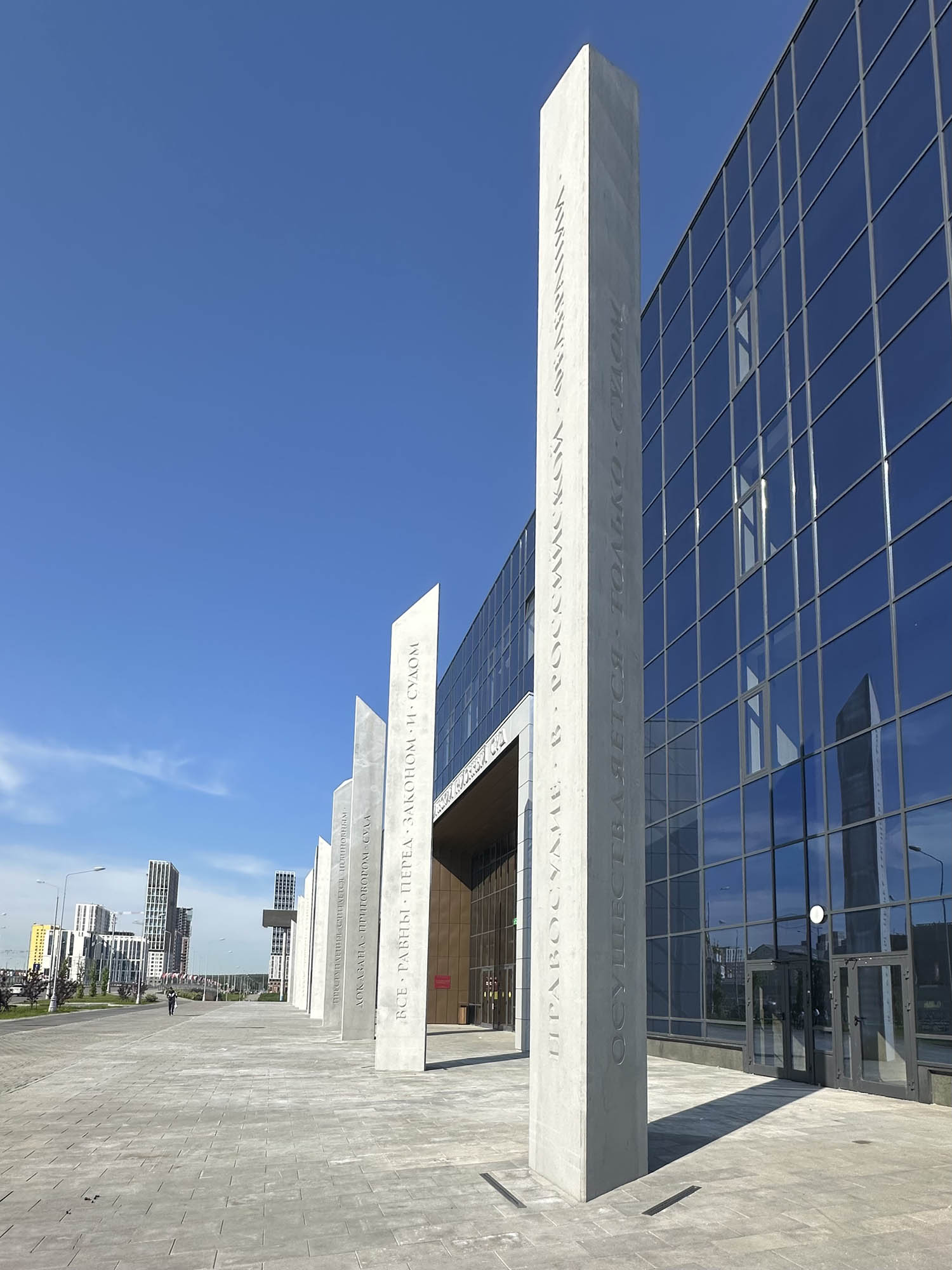

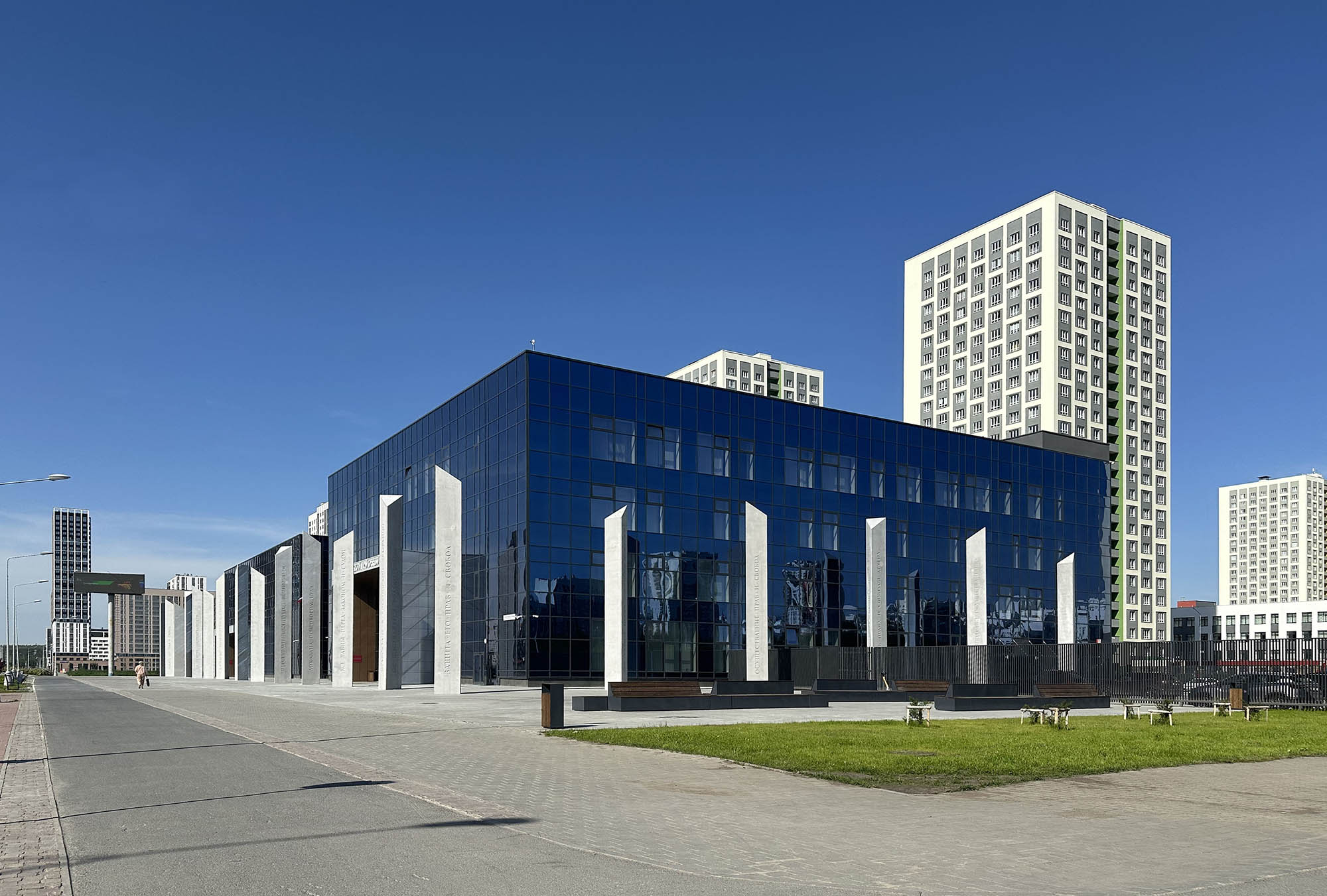

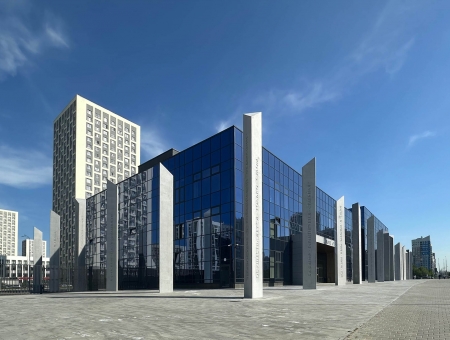

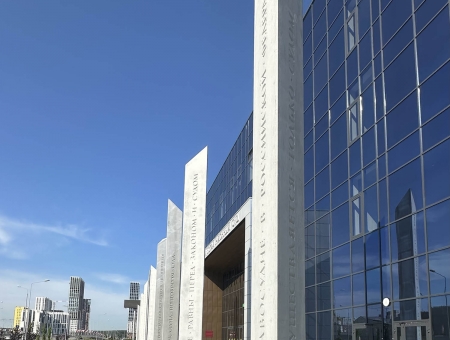

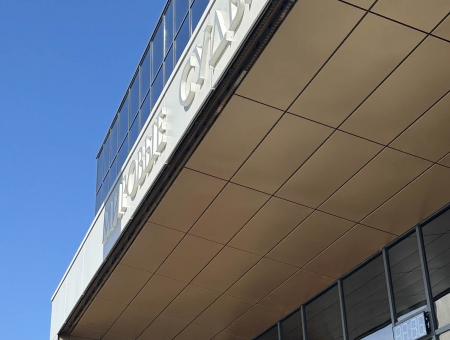

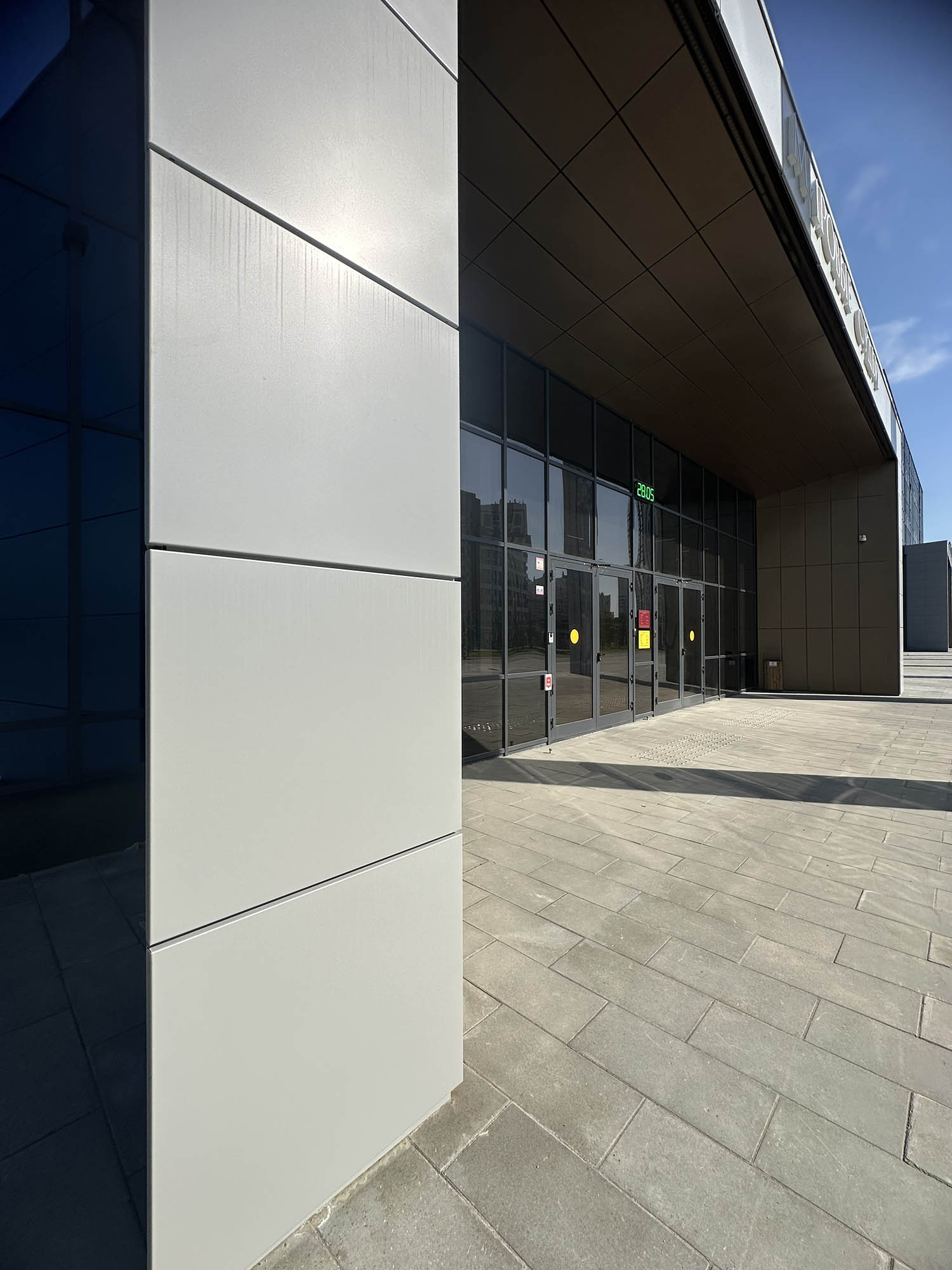

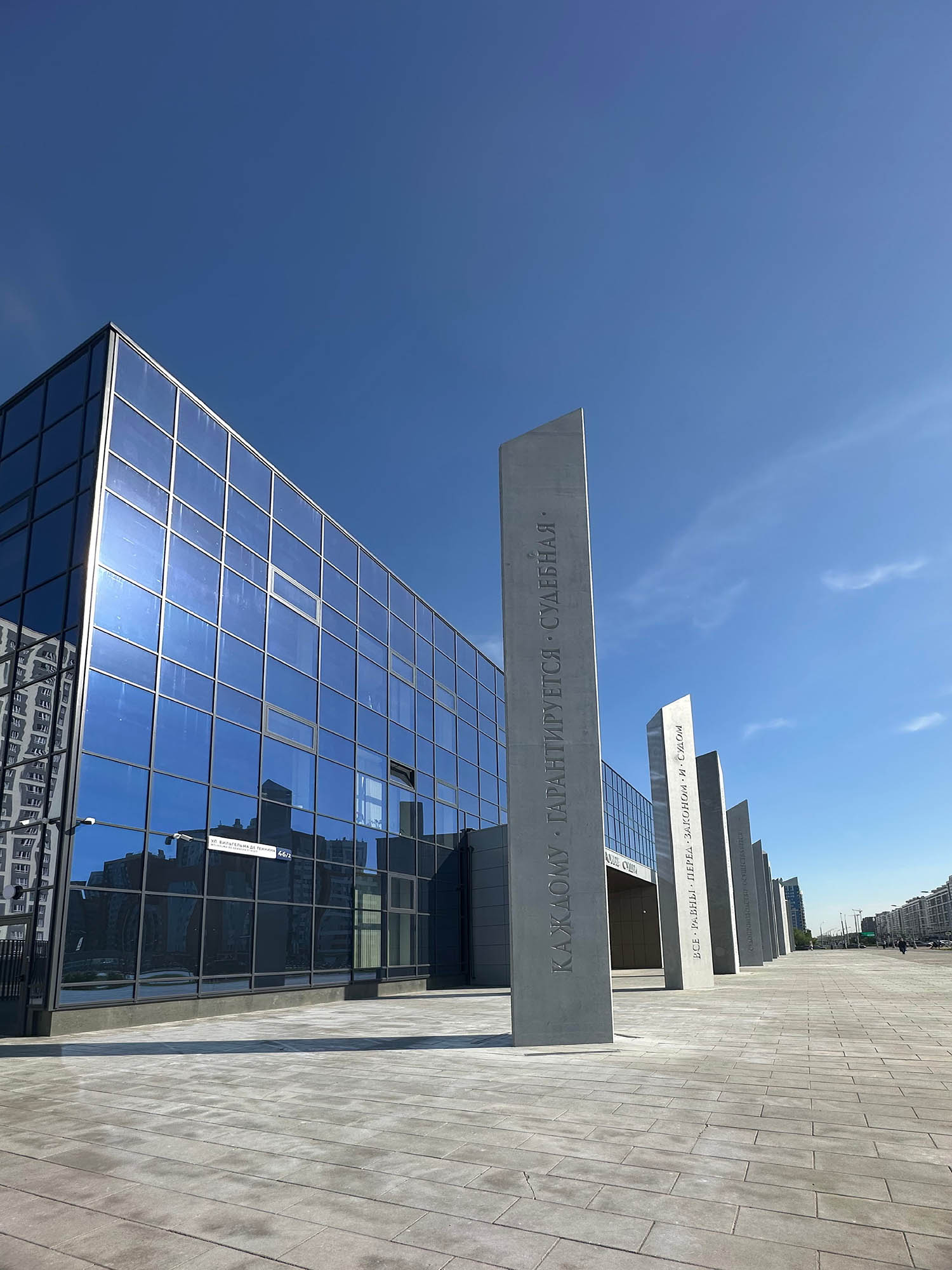

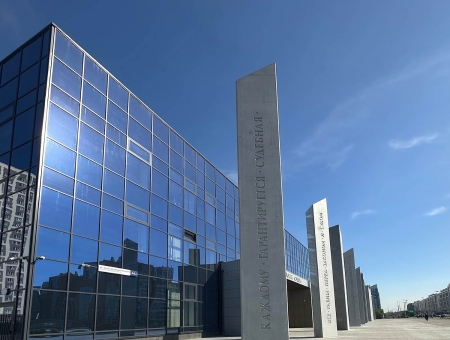

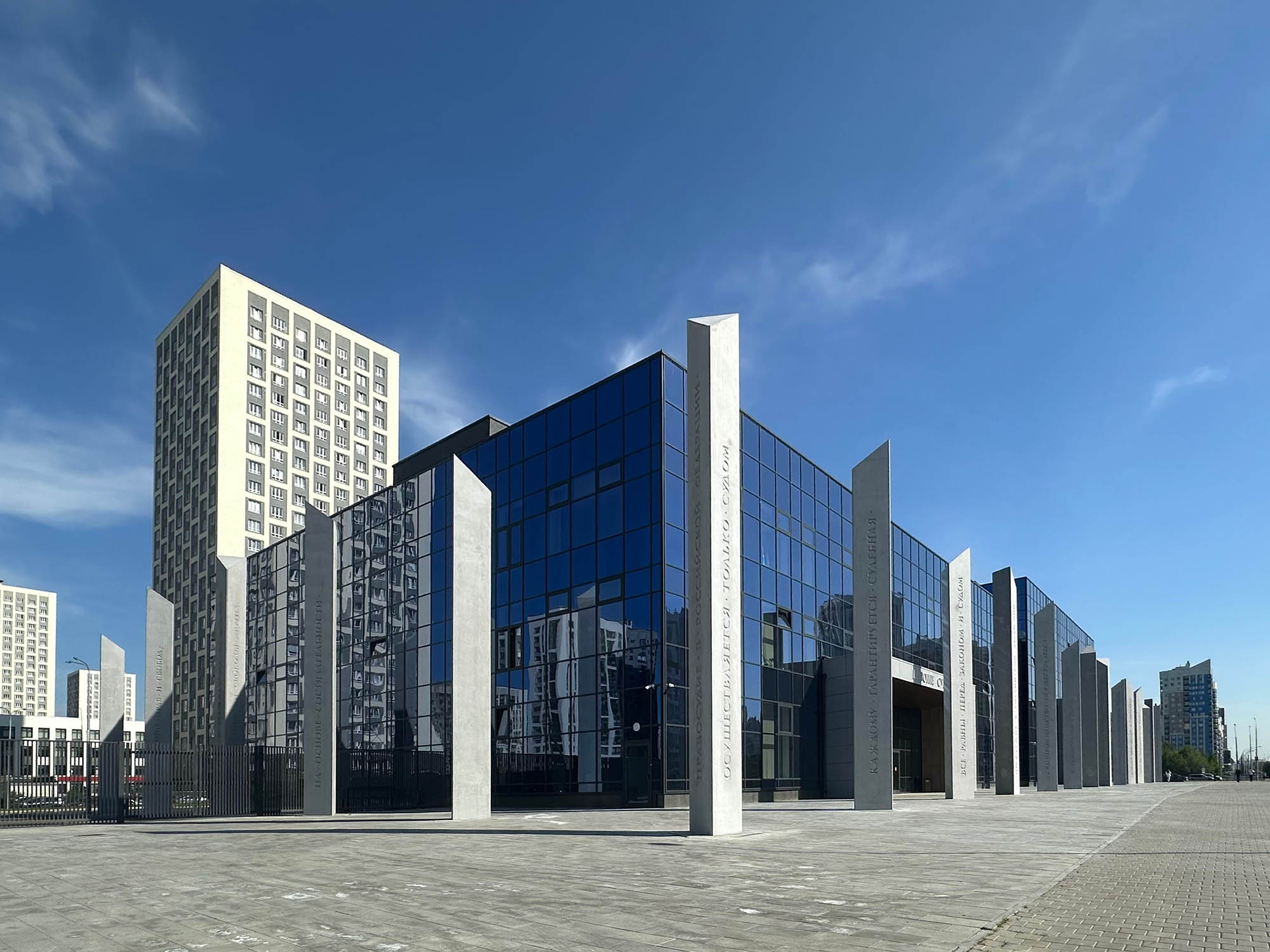

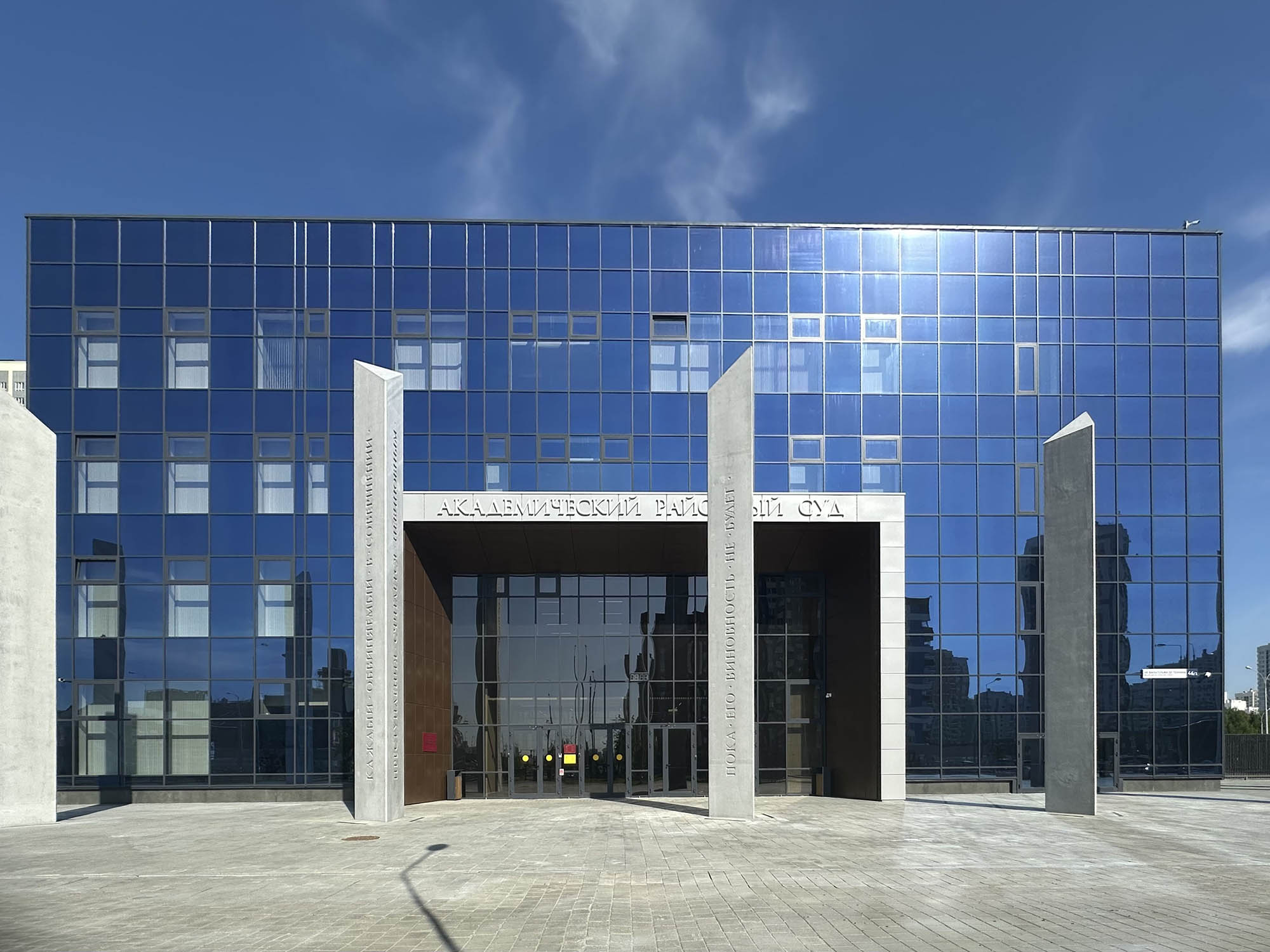

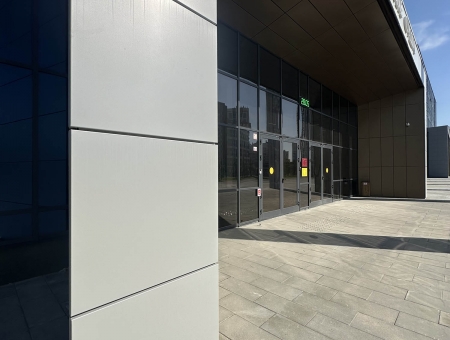

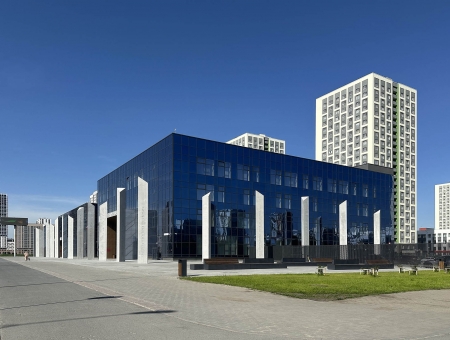

Проектируемое здание представляет собой разновысотную композицию из двух основных стеклянных объемов – 4-этажный блок мирового суда и 5-этажный блок федерального суда, объединенные одноэтажной вставкой (конвойный блок). Главный вход выполнен в виде квадратной арки с развернутыми гранями наружу. Здание окружено пилонами треугольного сечения разной высоты.

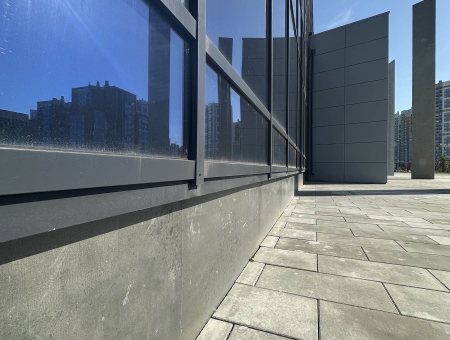

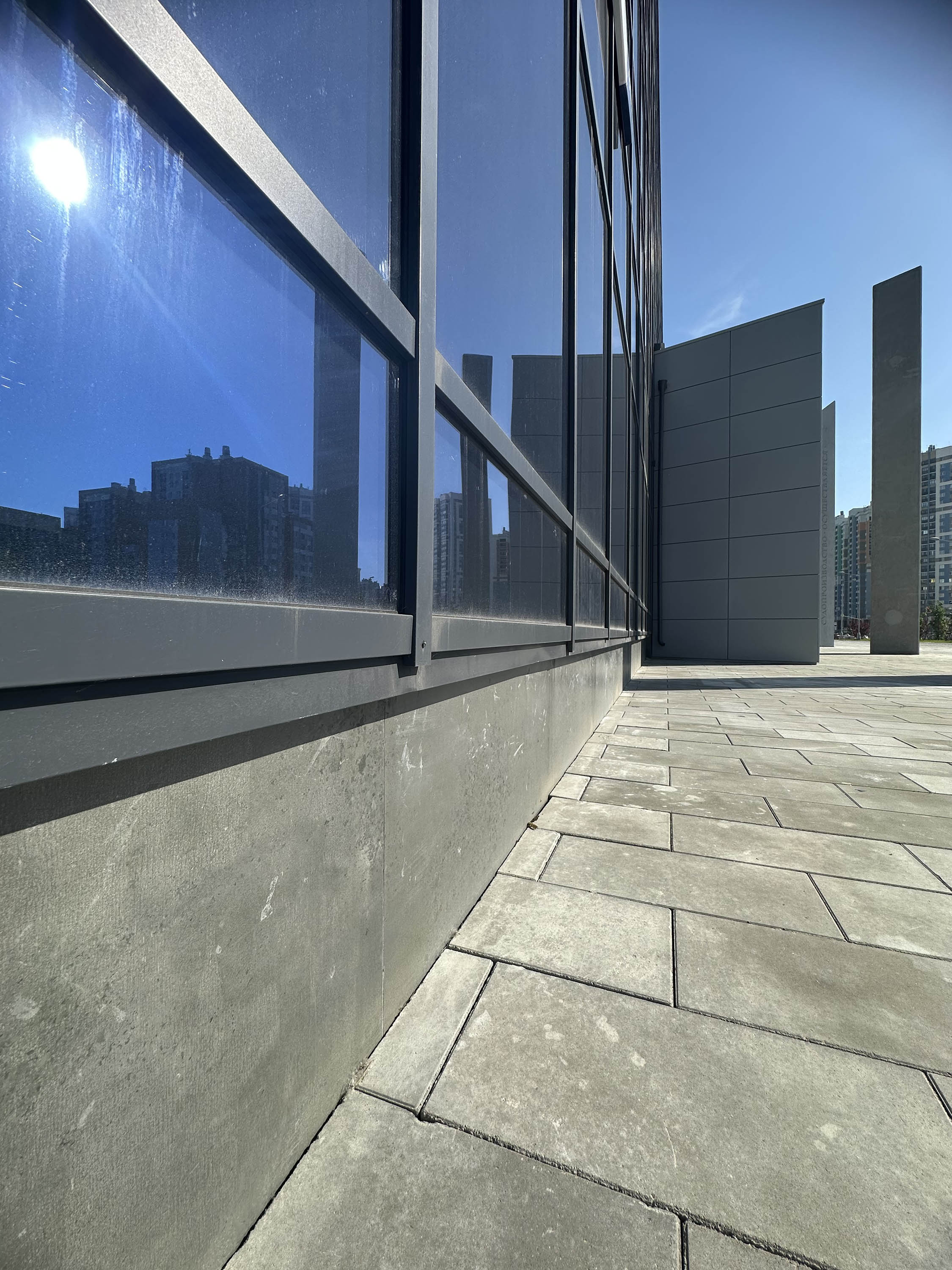

Здание имеет строгие геометрические формы с четкими линиями, что подчеркивает его официальный статус. Фасады облицованы современными материалами — стеклом и керамогранитом. Большие стеклянные панели обеспечивают естественное освещение внутренних помещений и создают ощущение прозрачности и открытости.

Здание суда является примером современного судебного комплекса с акцентом на строгость форм, функциональность и эстетическую выразительность, соответствующую его важной общественной роли.

Объемно-планировочное решение

Форма и расположение здания в плане обусловлены габаритами отведенного земельного участка, а также заданием заказчика в части объемно-планировочных показателей. Здание функционально делится на два блока: 4-этажный блок А (блок мирового суда) и 5-этажный блок Б (блок федерального суда).

Блок А предусматривает размещение 10 судебных участков. Вертикальный объем делится на 4 уровня: 1 уровень - входная зона с досмотром, 2 судебных участка, приемная суда, конвойный блок; 2 и 3 уровень - по 4 судебных участка на уровень и вспомогательные помещения; 4 уровень - инженерно-технические помещения. В подвальном этаже располагаются: гардероб; складские, вспомогательные и инженерно-технические помещения.

Блок Б состоит из 5 уровней: 1 уровень - входная зона с досмотром, 2 зала судебных заседаний, приемная суда, конвойный блок, технический аппарат суда, архивы, столовая; 2 и 3 уровень - 7 и 10 залов судебных заседаний соответственно, помещения аппарата суда, помещения конвоя и вспомогательные помещения; 4 уровень - аппарат суда, и инженерно-технические помещения; 5 уровень - инженерно-технические помещения. В подвальном этаже располагаются: конвойный блок, помещения столовой, гардероб, складские и инженерно-технические помещения.

Вход в здание предусмотрен с уровня благоустройства без устрой крылец со ступенями, что обеспечивает безбарьерный доступ для всех категорий граждан. Здание запроектировано без чердака.

Конструктивные решения

Административное здание, переменной этажности 4-5 этажа, с подвалом, разделено на 2 температурных блока. Деформационный шов между блоками температурно-усадочный на сдвоенных колонна и стенах.

Каркас каждого температурного блока представляет собой рамно-связевую систему, состоящую из колонн, монолитных несущих стен, стен лестничных клеток, выполняющих роль диафрагм жесткости, железобетонных балок и плит перекрытий. Фундаменты здания – свайные. Каркас входных групп зданий суда состоит из однопролетных плоских рам. Наружные стены – кладка из газозолобетонных блоков. Наружная отделка стен реализована в виде навесной витражной конструкции с заполнением закаленным стеклом. Кровля здания – совмещенная, неэксплуатируемая. За относительную отметку 0,000 принята отметка чистого пола 1 этажа, что соответствует абсолютной отметке 270,40.

Высота здания - 15,62 м (от уровня остановки пожарной техники до низа 5 этажа).

Инженерно-техническое обеспечение

Территория участка была свободна от застройки. Через участок проходят: кабели и воздушная линия электропередач высокого напряжения. В непосредственной близости от участка проходят воздушные линии электропередач низкого и высокого напряжения, канализация, газопровод, водопровод, кабели связи, ливневая канализация.

Абсолютные отметки поверхности изменяются в пределах от 269,0 м до 271,0 м.

Источником водоснабжения служат внутриквартальные городские сети водоснабжения. Выпуски хозяйственно-бытовых стоков в существующие внутриплощадочные сети канализации, с дальнейшим подключением в городские сети и очисткой на городских сооружениях.

В качестве источников противопожарного водоснабжения используется наружный кольцевой противопожарный водопровод. В качестве первичного средства пожаротушения – установлены – порошковые огнетушители на каждом этаже.

Источник теплоснабжения: ТЭЦ «Академическая». Подключение проектируемого объекта выполняется к тепломагистрали в тепловой камере. Точка подключения - на границе земельного участка проектируемого объекта, через индивидуальный тепловой пункт (ИТП). Схема присоединения систем отопления и вентиляции – независимая с теплообменниками отопления и вентиляции в ИТП.
