Описание
Генеральный план
Генплан разработан с учетом особенностей участка. Так как участок расположен в месте с перепадом высот более 2 м, все благоустройство запроектировано так, чтобы наиболее рационально вписаться в окружающую среду.
Главный вход рассоложен в северной части участка со стороны ДДЮТа.
Для прохода к зданию предусмотрены пешеходные дорожки шириной 2-3,5 м. оформленные бетонным покрытием. Вокруг здания на расстоянии 5 метров от окон запроектирован противопожарный проезд шириной 3,5 м. Для удобного проезда пожарной машины участок был выровнен от зоны разгрузки до конца проезда со стороны набережной.
С северной стороны расположены необходимые парковки:
•парковка для автомобилей на 35 мест с 2 местами для МГН;
•2 парковочных места для автобусов;
•парковки для велосипедистов.
В этой же части участка расположена хозяйственная зона, находящаяся на расстоянии 25 метров от окон здания. Из хозяйственной зоны можно проехать в зону разгрузки продуктов питания для кухни в школьной столовой. Обе зоны имеют разворотные площадки диаметром 15 м.
Зоны парковок, хозяйственная и зона разгрузки отделены от здания и элементов благоустройства зелеными насаждениями.
Под переходом расположена зона отдыха, оформленная деревянным настилом и белым бетонным покрытием. Зона защищена от дождей, поэтому там удобно разместить столы для комфортного пребывания людей.
Ближе к набережной имеются основные элементы благоустройства. Площадка с деревянным настилом для занятий фитнесом, амфитеатр для проведения мероприятий и для отдыха, сцена и спуск к воде.
Объемно-планировочное решение

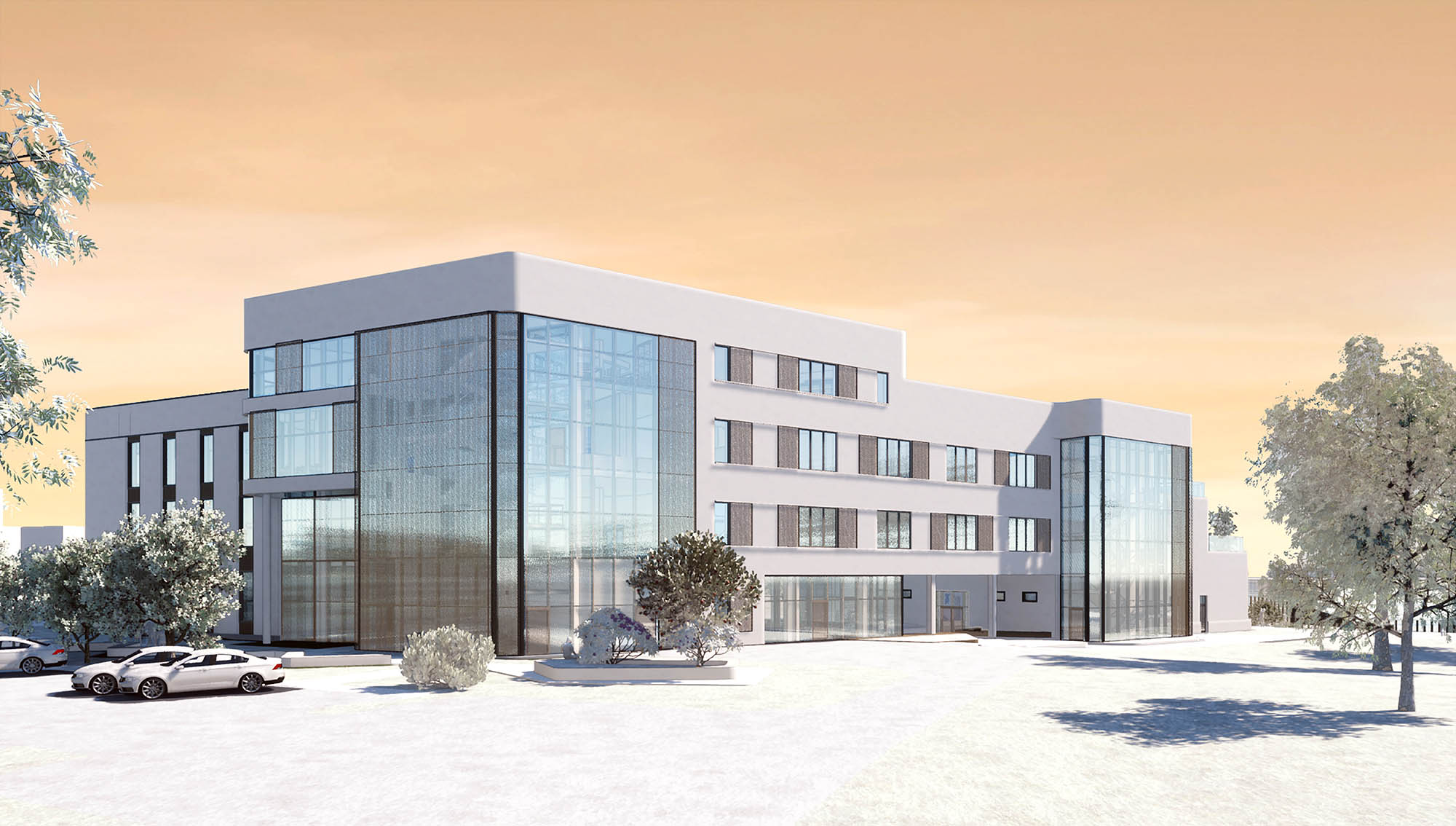

Форма участка во многом повлияла на форму самого здания: два корпуса объединены переходом. Внешний облик северного корпуса напоминает Дворец детского (юношеского) творчества, расположенный рядом. Далее образ меняется и преобразуется в морскую тематику, что обуславливает близость пруда.
Северный корпус состоит из 4 этажей, в которых расположены столовая в двух уровнях и библиотека в двух уровнях. Переход имеет два этажа, в которых расположены классы для обучения. Южный корпус двухэтажный, в корпусе расположены помещения, связанные с творческой деятельностью. Эта часть здания ориентирована не только для студентов старшей школы, но и на весь город в целом.
Конструктивное решение
Конструктивная система – каркасная. Колонны сечением 400 на 400 мм с переменным шагом. Фундамент монолитный. Междуэтажные перекрытия сборно-монолитные толщиной 200 мм.
В качестве материала наружных стен выбраны газобетон толщиной 400 мм с базальтовым утеплителем.
Для отделки наружных стен использована белая декоративная штукатурка. Внутренние стены отделаны декоративной штукатуркой, в залах – акустические стеновые панели.
Трансформируемые перегородки оснащены звукоизоляционными свойствами.
Неэксплуатируемая плоская кровля имеет монолитное покрытие толщиной 200 мм. Парапеты высотой 600 и 1200 мм. Эксплуатируемая кровля имеет толщину 800 мм, включая в себя все слои.
В местах, где расположены панорамные окна, предусмотрены ограждения в целях безопасности.
Двери в учебные классы имеют остекленную фрамугу, заполняя коридоры естественным освещением.
Противопожарные мероприятия
Вертикальные связи осуществляются по эвакуационным лестничным клеткам типа Л1 в количестве 5 штук, эвакуационный путь из помещений до ближайшей эвакуационной лестницы не превышает 25м. Высота горизонтальных участков путей эвакуации в свету не менее 2м, ширина горизонтальных участков путей эвакуации не менее 1м.
Проектом предусматривается ширина лестничных площадок не менее ширины марша, ширина маршей не менее 1,35 м.
Из залов, в которых количество присутствующих превышает 50 человек, предусмотрено по 2 эвакуационных выхода. В трансформируемом актовом зале предусмотрено 3 эвакуационных выхода: 1 в вестибюль, 2 на улицу.
Вокруг здания предусмотрен противопожарный проезд, имеющий ширину 3,5 м и находящийся на расстоянии 5 м от здания.
Мероприятия по МГН
Проектом предусмотрены доступность и удобства для МГН.
На участке предусмотрены пешеходные пути, ширина которых составляет более 2 м.
Автостоянка оснащена специализированными расширенными местами для транспортных средств инвалидов, передвигающихся на кресле коляске в количестве 2 места.
Здание оснащено одним пассажирским лифтом, расположенный в северном корпусе в вестибюле.
Глубина тамбуров составляет не менее 2 450мм, ширина варьируется от 2 450мм до 5 200мм.
Ширина дверных полотен и открытых проемов в стене, а также выходов из помещений и коридоров на лестничную клетку не менее 0,9 м.
На всех этажах запроектированы специально оборудованные для инвалидов доступные уборные комнаты или расширенные кабинки в общих санузлах.
Технико-экономические показатели
1.Площадь участка – 6 100 м2
2.Пятно застройки – 1 800 м2
3.Площадь первого этажа – 1 750 м2
4.Площадь второго этажа – 2 050 м2
5.Площадь третьего этажа – 1 700 м2
6.Площадь четвертого этажа – 570 м²
7.Общая площадь –6 020 м2
8.Расчетная площадь –5 490 м2
9.Строительный объем – 25 652 м3
10.Планировочный коэффициент – 0,91
11.Коэффициент озеленения – 0,262.
12.Коэффициент твердого покрытия – 0,516
