Школа для старшеклассников по ул. Кунгурцева в Ижевске
Номер в каталоге
54
Участвовал в
Рейтинг 2021
Раздел
Архмолодежь
Номинация
Курсовой проект
Награды
  • silv
Город постройки
Ижевск

Описание

Генплан
Компоновка генерального плана участка взаимосвязана с планировочной структурой района. Под строительство выделен участок приближенной к квадрату формой размером 19 044 м2.
Главный фасад здания ориентирован на юго-восток.
Рельеф участка – спокойный (0,13°). Территория окружена десятиэтажными жилыми домами, следовательно была необходимость в активном пятом фасаде. Из особенностей территории можно выделить колористическое решение окружающей застройки, которое представляет собой белый и бежевый цвета, с включениями красного. Также хотелось бы сказать о том, что территория граничит с зонами потенциального развития района. Так как район достаточно молодой очевидно его развитие в ближайшие годы и для новых домов будет необходима новая школа. На территории школы нет необходимости размещать стадион, так как рядом находятся стадион Буммаш и стадион столичного лицея.
Для прохода к зданию предусмотрены пешеходные дорожки различной ширины – от 1,5м до 3,5м.  Поверхность сформирована из тротуарной плитки. Мощение стабильно, не растрескивается, не смещается, не деформируется.
Противопожарный проезд шириной 3,5м отступает от фасадов на 5,6м и имеет отличающиеся покрытия (мощение тротуарной плиткой, асфальт, укрепленный газон).

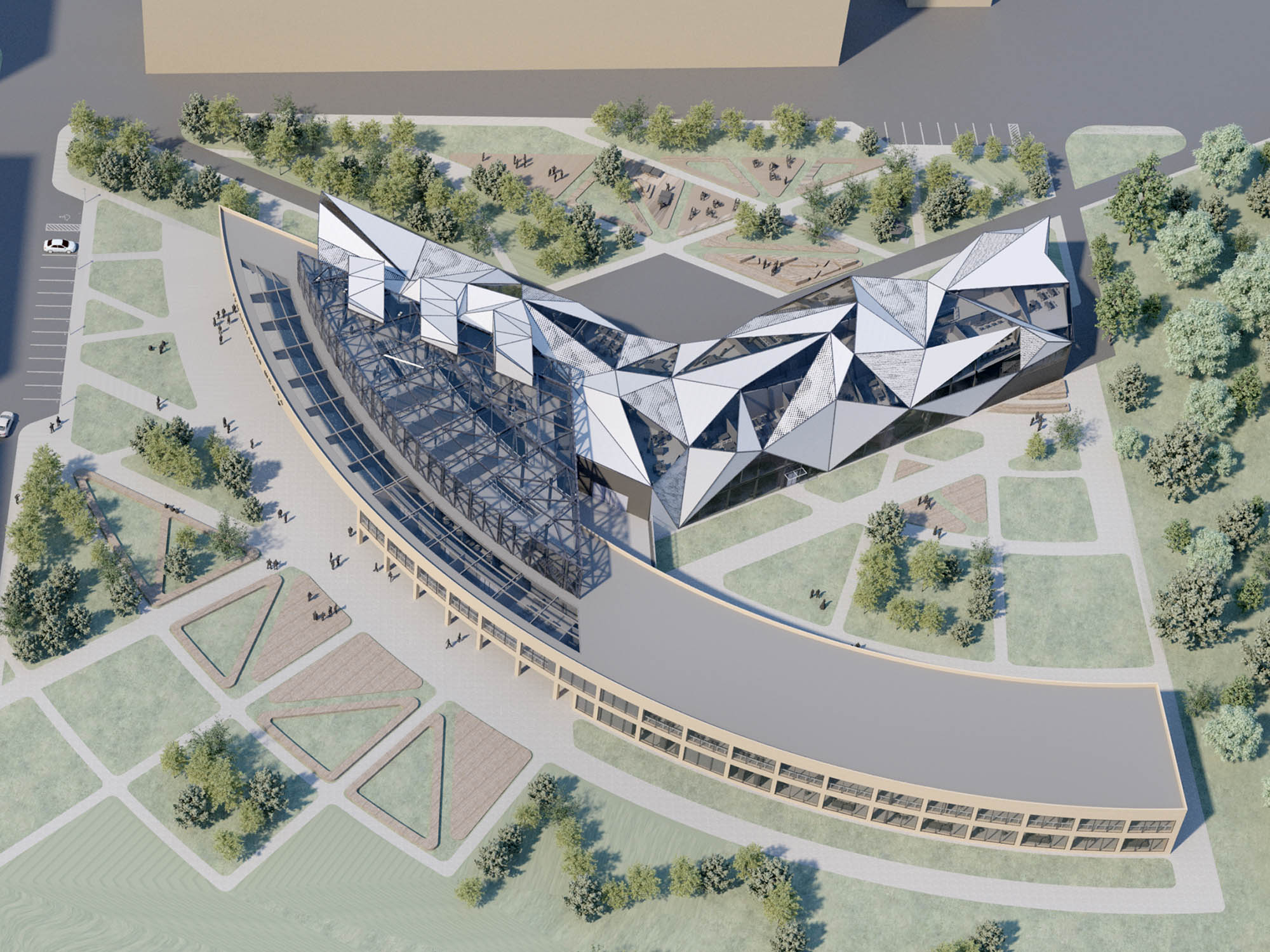

Объемно-планировочное решение
Форма школы произошла от объединения двух ответвлений гуманитарных наук: изобразительного искусства и лингвистики. Лингвистическое крыло представляет собой острую ломаную форму, символизирующую динамичность и изменчивость языка, в то время как для олицетворения созидательности изобразительных искусств была выбрана плавная линия.
Здание школы для старшеклассников можно условно разделить на три части: лингвистический корпус (с запада), корпус для художественного образования (с востока) и объединяющая их центральная часть. Западный корпус и центральная часть состоят из трех этажей, в то время как восточный корпус состоит из двух этажей. В центральной части все этажи связывает атриум площадью 144,45м2.

Конструктивное решение
Конструктивная система – каркасная.  Колонны сечением 300 на 300мм с переменным шагом. Фундамент из сборных железобетонных свай.
Предусмотрено сборно-монолитное междуэтажное перекрытие толщиной 300мм.
В качестве материала наружных и внутренних стен был выбраны газобетонные блоки толщиной 300мм и 100мм соответственно, с утеплителем из пенополистирола для наружных стен.
Запроектирована плоская бесчердачная неэксплуатируемая крыша с монолитным покрытием толщиной 500 мм в восточном корпусе. Кровля – плоская, рулонная, с организованным водостоком. Парапеты высотой 600мм. Крыша западного корпуса имеет ломаную форму и выполнена из сборных панелей. Крыша центральной части стеклянная – подогреваемая, опирается на фермы высотой 1200мм.
Для отделки наружных стен выбрана декоративная штукатурка темно-серого и бежевого цветов. Основным декоративным элементом здания является ломанная крыша западного корпуса, выполненная из белых, стеклянных и перфорированных панелей. Внутренние стены основной части здания отделаны декоративной штукатуркой, в зрительном зале – акустические стеновые панели.
Атриум облицован витражным остеклением со стоечно-ригельной системой. Также витражное остекление применяется на фасаде западного корпуса, выходящего во двор. Входные двери стеклянные в алюминиевом коробе.
В восточном фасаде запроектированы панорамные окна, внутри предусмотрено ограждение. Двери в учебные классы являются раздвижными.

Противопожарные мероприятия
Вертикальные связи осуществляются по эвакуационным лестничным клеткам типа Л1 в количестве 5 штук, эвакуационный путь из помещений до ближайшей эвакуационной лестницы не превышает 25м. Высота горизонтальных участков путей эвакуации в свету не менее 2м, ширина горизонтальных участков путей эвакуации не менее 1м.
Проектом предусматривается ширина лестничных площадок не менее ширины марша, ширина маршей не менее 1,35 м.
Ширина эвакуационных выходов позволяет с учетом геометрии эвакуационного пути через проем или дверь беспрепятственно пронести носилки с лежащим на них человеком.
Из зрительного зала предусмотрено 2 эвакуационных выхода: один непосредственно наружу, второй через вестибюль, выполненный из огнестойких материалов. Эвакуация с эстрады зрительного зала осуществляется через зрительный зал и через коридор, выходящий непосредственно на улицу.
Вокруг здания предусмотрен противопожарный проезд, имеющий ширину 3,5 м и находящийся на расстоянии 5,6м от здания.

Мероприятия по МГН
Проектом предусмотрены доступность и удобства для МГН.
На участке предусмотрены пешеходные пути, ширина которых составляет более 2 м.
Автостоянка оснащена специализированными расширенными местами для транспортных средств инвалидов, передвигающихся на кресле коляске в количестве не менее 10% от общего числа мест, а именно 2 места у центрального входа и 1 место у автостоянки для сотрудников.
В здании предусмотрен два пассажирских лифта грузоподъемностью 1150кг и габаритами кабины 2 500мм на 2 000мм.
В зрительном зале предусмотрены 8 специализированных мест для людей, передвигающихся на инвалидных креслах, а также запроектирован вертикальный подъёмник для выхода на эстраду.
Глубина тамбуров составляет не менее 2 450мм, ширина варьируется от 2 450мм до 5 200мм.
Ширина дверных полотен и открытых проемов в стене, а также выходов из помещений и коридоров на лестничную клетку не менее 0,9 м.
На всех этажах запроектированы специально оборудованные для инвалидов доступные уборные комнаты или расширенные кабинки в общих санузлах.

Технико-экономические показатели
1.Площадь участка – 19 044м2
2.Пятно застройки – 4 580,30м2
3.Площадь первого этажа – 4 208,04м2
4.Площадь второго этажа – 3 824,16м2
5.Площадь третьего этажа – 2 636,45м2
6.Общая площадь – 10 668,65м2
7.Расчетная площадь –8 493,28 м2
8.Строительный объем – 45 447,45м3
9.Планировочный коэффициент – 0,79
10.Объемный коэффициент – 4,26
