Для Кемеровской области – Кузбасса  строительство нового областного архива с учетом современных функциональных, санитарно-гигиенических и технических требований является необходимостью.

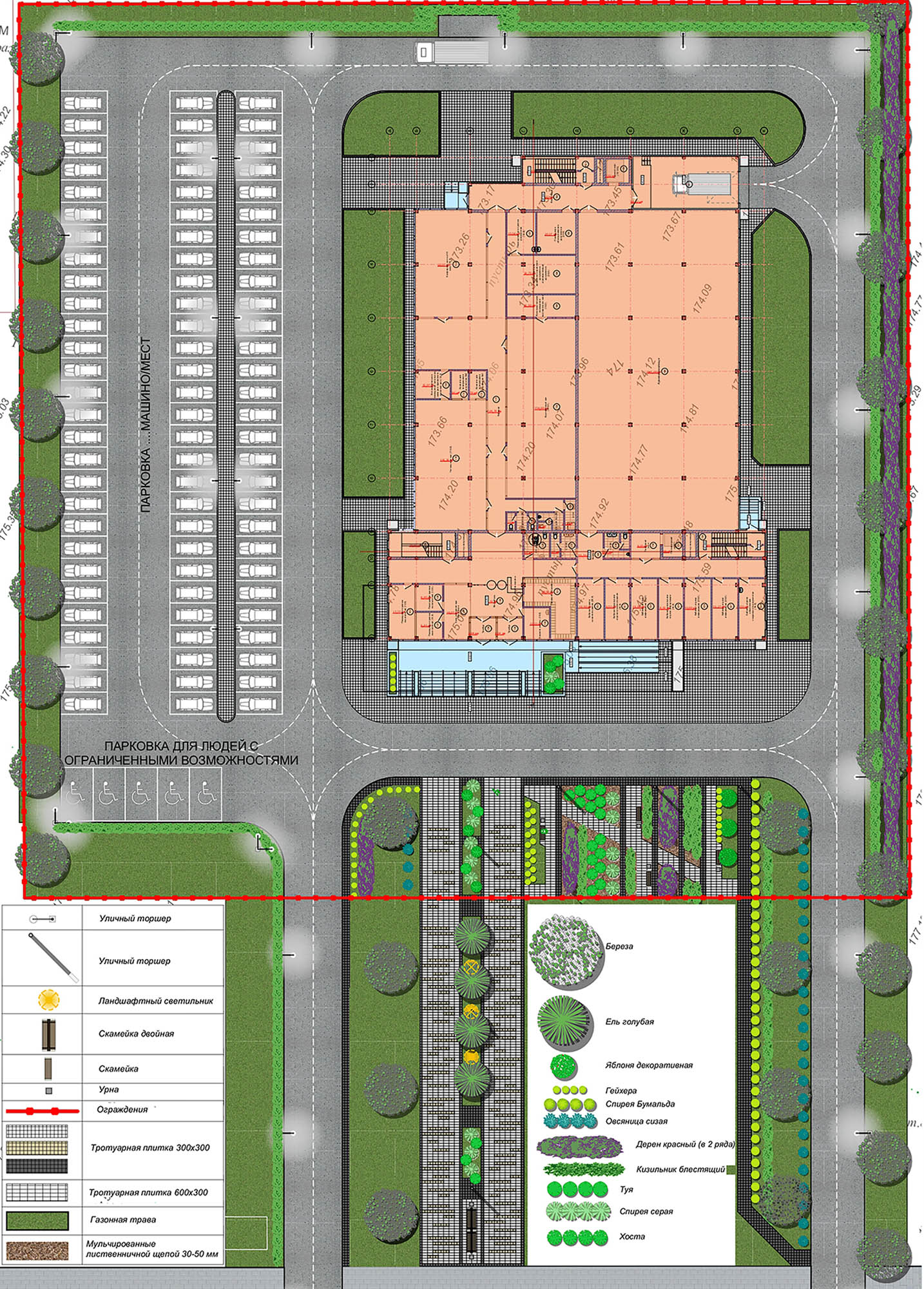

Планировочная организация земельного участка выполнена в соответствии с градостроительным планом RU42305000-7303 на земельный участок 42:24:0201013:4659.

На площадке расположены:

• здание архива;
• автомобильная парковка для МГН на 9 м/мест;
• автомобильная парковка на 90 м/мест;
• площадка для контейнеров ТБО.

Новое здание архива рассчитано на хранение 2 млн. томов. Многофункциональное архивохранилище предназначено для содержания документов различной степени секретности на разных типах носителей.

Здание 5-этажное с подвалом. Его общая площадь составляет 9 500 м2.

Здание архива имеет прямоугольную форму в плане с максимальными размерами в осях 54,0×42,0 м.

Высота здания 21.12 м (отметка нижней границы открывающегося проема в наружной стене последнего этажа), отметка верха парапета основного здания находится на уровне +22.60 0мм, парапеты лестничных клеток на уровне +26.250 мм.

За условную отметку проектного нуля принят уровень чистого пола первого этажа, что соответствует абсолютной отметке 178.22. Высота надземных этажей составляет 4,65 м, высота подвала - 4,05 м.

Основной вход в здание, предусмотренный с западной стороны здания и ориентированный на основной вход на территорию объекта, расположен на первом этаже на проектной отметке 0.000. Помимо основной входной зоны на 1-м этаже, здание имеет 2 эвакуационных выхода на улицу: 1 выход в осях 2-3/А, второй – в осях 10-11/И. Главные входы в здание архива предусматривают беспрепятственный доступ и эвакуацию маломобильных групп населения. Все выходы самостоятельные, рассредоточенные, не связаны друг с другом.

Проектируемые лестницы связывают здание по этажам и являются эвакуационными. Также предусмотрены 2 лифта для работников архива со следующими характеристиками:

Пассажирский лифт ПБА0610КТ грузоподъемность - 630 кг, скорость – 1,0 м/с, габариты кабины (Ш×Г×В) – 1 400×1 100×2 100 мм, ширина двери – 900 мм.

Грузовой лифт (ГБА 1010) грузоподъемность – 1000 кг, скорость – 1,6 м/с, габариты кабины (ШхГхВ) – 1 900×2 200×2 170 мм, ширина двери – 1 300 мм.

Подвал предусмотрен для размещения служебно-бытовых и технических помещений (слесарная мастерская, комната приема пищи тех. персонала, комната отдыха тех. персонала, ИТП, венткамера, и т.д., и т.п.), а также для прокладки инженерных сетей.

Здание архива представляет собой объем из двух функциональных блоков. В первом блоке располагаются основные помещения архивохранилища, второй блок включает административные помещения, кабинеты для персонала и репрезентативную зону, предназначенную для посетителей. Объемно-планировочная организация здания – коридорно-зальная, что позволило создать компактную схему плана. Административный блок запроектирован в осях 1-4/А-М, с первого по четвертый этажи расположены кабинеты. Блок архивохранилищ запроектирован в осях 4-12/Б-Л. На 1-м этаже, в осях 4-12/Е-Л, располагается  публичная зона,  в осях 4-12/Б-Е зона архивохранилищ;  со 2-го по 4-й расположены помещения архивохранилищ. Блоки отделены друг от друга противопожарной стеной из монолитного железобетона.

Все кабинеты административного блока сгруппированы вдоль главного фасада и обращены на улицу Волгоградскую.

На первом этаже расположены:

Публичная зона со следующим перечнем помещений:

- Помещение приема посетителей

- Зона ожидания при вестибюле

- Вестибюль

- Комната охраны с АУПС

- Гардероб

- С/У для МГН

- С/У для пос.(Ж)

- С/У для пос.(М)

- КУИ

- Читальный зал

- Вспомогательное помещение читального зала

- Комната для копирования документов

- Конференц-зал на 50 мест

- Выставочный зал

- Вспомогательное помещение выставочного зала

 Административная зона со следующим перечнем помещений:

- Кабинет отдела комплектования

- Кабинет начальника отдела комплектования

- Кабинет отдела информации

- Кабинет отдела обеспечения сохранности документов

- Вестибюль

- Лифтовой холл

- С/У(Ж)

- С/У(М)

Зона архивохранилищ  со следующим перечнем помещений:

- Архивохранилище

- Зона разгрузки

- Вестибюль

- Помещение обеспыливания документов

- Помещение для приема документов

- Помещение для временного хранения документов акклиматизации документов.

Первый этаж здания архива приспособлен для пользования людьми с ограниченными физическими возможностями (МГН).

На втором этаже находятся:

Административная зона со следующим перечнем помещений:

- Кабинет заместителя директора по АХЧ

- Кабинет бухгалтера, экономиста

- Кабинет главного бухгалтера

- Кабинет зам. директора по основной деятельности

- Кабинет директора

- Приемная

- Каб. глав. инженера и спец. по информатизации

- Серверная

- Кабинет отдела кадров и юрисконсульта

- Кабинет начальника отдела обеспечения сохранности документов

- С/У (М)

- С/У (Ж)

- КУИ

Зона архивохранилищ со следующим перечнем помещений:

- Архивохранилище

- Хранилище НТД

- Хранилище фонда пользования на электронных носителях

- Хранилище документов на электронных носителях

- Хранилище фотодокументов и микрофильмов

- Хранилище документов на нитрооснове

- Хранилище газет на стеллажах вертикального хранения

- Помещение для работы с документами ограниченного доступа №1,2

- Спецхранилище для хранения документов ограниченного доступа

- Помещение для работы с документами служебного пользования

- Спецхранилище с ограничением доступ для уникальных документов

На третьем этаже находятся:

Административная зона со следующим перечнем помещений:

- Кабинет отдела обеспечения сохранности документов

- Кабинет завхоза

- Кабинет главного хранителя для хранения учетных документов

- Кабинет главного хранителя фондов

- Кабинет отдела комплектования

- Комната приема пищи персонала

- Кабинет главных архивистов отдела комплектования

- Кабинет отдела ИПС

- Сканерная

- Кабинет отдела информационно-поисковых систем (ИПС)

- Кабинет начальника отдела ИПС

- С/У (М)

- С/У (Ж)

- КУИ

Зона архивохранилищ со следующим перечнем помещений:

- Архивохранилище

На четвертом этаже находятся:

Административная зона со следующим перечнем помещений:

- Кабинет заведующего НТО

- Кабинет сектора НТО

- Лаборатория реставрации документов

- Кабинет реставраторов

- Кабинет специалиста по закупкам

- Кабинет ответственного ОТ и ГО ЧС

- Кабинет старших научных сотрудников

- Лаборатория микрофильмирования

- Кабинет начальника МТО главный инженер

- Кабинет отдела обеспечения сохранности документов

- С/У (М)

- С/У (Ж)

- КУИ

Зона архивохранилищ со следующим перечнем помещений:

- Архивохранилище

Пятый этаж – технический.

Конструктивная схема здания – железобетонный каркас с заполнением наружных стен из кирпича. Конструкции покрытий выполнены из монолитного железобетона.

Несущий остов здания образуется системой вертикальных элементов – колонн, стен и ядер жесткости, в роли которых выступают стены лестничных клеток, шахт лифтов и горизонтальных дисков – плит перекрытий.

Пространственная жесткость обеспечивается совместной работой несущих конструкций перекрытий, железобетонных колонн, вертикальных ядер жесткости и вертикальных диафрагм жесткости, имеющих жесткую заделку в фундамент.

Прочность и устойчивость несущих конструкций обеспечивается подбором оптимальных размеров поперечных сечений и прочностных характеристик применяемых материалов. Размеры поперечных сечений конструкций назначались из условий обеспечения:

• прочности и устойчивости несущих конструкций;
• оптимального использования прочностных характеристик, применяемых материалов;
• требуемого предела огнестойкости.

Все несущие конструкции здания запроектированы из монолитного железобетона.

Расчеты строительных конструкций выполнялись при помощи расчетного комплекса SCAD ++.

Фундамент под стены лестничной клетки, шахты лифта и внутренних стен принят монолитный ленточный ростверк на свайном основании, толщина ростверка 600 мм.

Фундамент под колонны столбчатый монолитный ростверк на свайном основании, толщиной 600 мм. Сваи – цельные, квадратного сечения с ненапрягаемой арматурой по ГОСТ 19804-2012 «Сваи железобетонные заводского изготовления», сечением 350×350 мм. Метод погружения свай принят забивной.  Способ соединения сваи с ростверком – жесткое.

Материал железобетонного фундамента и конструкций подземной части здания – бетон В25, W6, F150.

Здание архива имеет современное инженерно-техническое оборудование, расположенное в подвале и на 5-ом техническом этаже.

Отделка фасадов предусматривает применение современных материалы и технологий.

Облик здания формирует сочетание разных фактур: витражного остекления, алюминиевых композитных панелей, натурального камня в цоколе и керамогранитной плитки на крыльце.

Главный фасад здания вдоль улицы Волгоградской акцентирован козырьком главного входа из алюминиевых композитных панелей.

Внутренняя отделка выполнена в современном стиле с применением качественных отделочных материалов.

В публичной зоне устраиваются подвесные потолки (типа потолочной системы АRMSTRONG или аналог), штукатурка под покраску (короба обшиваются ГКЛ). Выполняется высококачественная штукатурка, покраска стен светлыми оттенками водно-дисперсионной краской (типа ТЕКС или аналог), отделка керамогранитной плиткой, декоративными панелями. Отделка полов – керамогранитная плитка (KERAMA MARAZZI, ЭСТИМА или аналог). По периметру помещений устанавливается керамический плинтус. Размеры элементов и цветовые решения принимаются в соответствии с дизайн проектом.

В административной зоне, на всех этажах, в помещениях устраиваются подвесные потолки (типа потолочной системы АRMSTRONG или аналог), штукатурка под покраску белым цветом (короба обшиваются ГКЛ). Отделка полов – линолеум Tarkett. По периметру помещений устанавливается пластиковый плинтус.

В блоке архивохранилищ потолки – штукатурка под покраску. Отделка стен выполняется высококачественной штукатуркой, покраска стен светлыми оттенками водно-дисперсионной краской (типа ТЕКС или аналог). Отделка пола – керамическая плитка (KERAMA MARAZZI , ЭСТИМА или аналог), на плиточном клее. Для таких помещений, как хранилище фотодокументов и микрофильмов, хранилище документов на нитро-основе предусмотрено утепление стен, потолков и полов минераловатным утеплителем толщиной 50-100 мм с последующей отделкой.

В помещениях технического назначения (электрощитовая, венткамера и т.д.) выполняется штукатурка стен и потолков, с последующей покраской водно-дисперсионной краской (типа ТЕКС или аналог). Отделка пола – керамическая плитка неполированного типа на плиточном клее (по ГОСТ 30244-94, KERAMA MARAZZI, ЭСТИМА или аналог). По периметру помещений, устанавливается керамический плинтус.

На лестницах и лестничных площадках, в лифтовом холле выполняется штукатурка стен и потолка, шпатлевка, покраска акриловой краской (по ГОСТ 30244-94). На полу керамогранит неполированного типа (по ГОСТ 30244-94, KERAMA MARAZZI, ЭСТИМА или аналог.). По периметру устанавливается керамогранитная плитка-плинтус.
